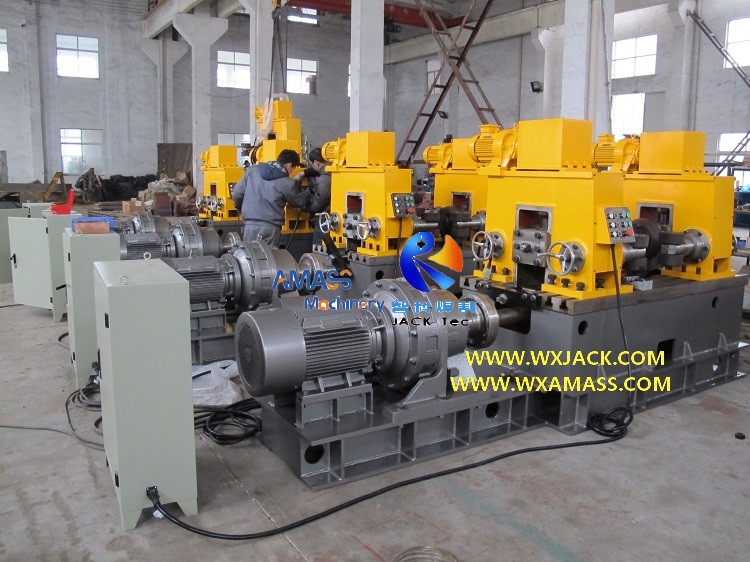

工件立式HYJ&YTJ系列H型钢法兰矫直机

1。    HYJ&YTJ系列的共同点自动H光束拉直机:

随着污泥的形式，这是涵盖所有先前引入的自动I梁法兰矫直机的产品类别。这些产品具有：

1）     H光束拉直设备的目的:

作为H梁生产机的最后一步，在H梁浸入弧形焊接机之后拉直H梁法兰变形；

2）     h梁矫直机中的h梁位置:

H梁法兰在“垂直站立”的方向上；

3）     H梁伸直机中的矫直单元:

所有这些自动i梁伸直机（与H梁相同的含义）通过t形腔拉直法兰，这是由两块顶部拉直的滚筒和一块底部拉直的滚筒形成的。

2。    HYJ&YTJ系列的技术方面的变化自动I光束法兰型机器:

为了实现焊接H梁的各种厚度和材料（Q235，Q345、16MN等）的矫直目标，这些I梁伸直机的H梁生产机有几种变化：

1）    拉直的滚轮运动和驾驶方式:



一个）     无论是顶部还是底部拉直的滚筒来执行工作；

b）     无论是由机械电动机还原器还是液压站驱动；

2）    顶部拉直滚筒跨越操纵（以适应更换的法兰宽度），并在H光束拉直机器中拧紧的网络拧紧单元:



正如先前产品中引入的那样，对于影响拉直结果的这些重要单元，H光束拉直设备是通过铅螺丝手动手轮制成的，还是液压油缸；

3）   主电机和液压油泵的功率，因此在H梁矫直机中其压力和输出扭矩:

这些由特定的工件大小和法兰厚度确定；

4）   H光束拉直机中的执行单元:

一个）     这些自动H梁伸直机的拉直滚筒根据网络高度和厚度具有变化的尺寸（直径）；

b）     通常，这意味着液压I梁法兰直型机的拉直滚筒大于机械类型的滚轮。

C）     在机械HYJ系列的产品组中，HYJ-800的拉直滚轮比HYJ-40大的滚轮大；

d）     液压I梁伸直机是正确的，就拉直滚筒尺寸而言，下降序列为ytj80/60/50/40；

5）   H光束拉直设备中的消耗品

一个）     与其他H梁生产机不同，在自动H梁伸直机中。有 没有消耗品的日常操作；

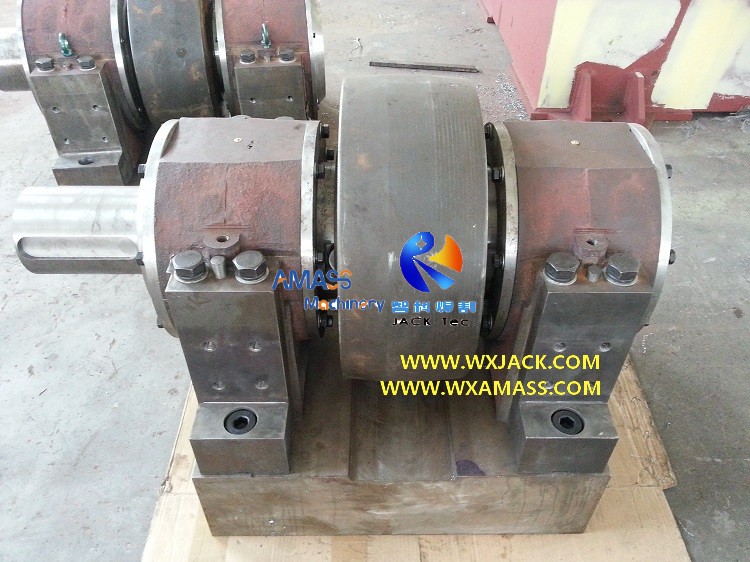

b）     最大磨损的零件是顶部和底部拉直的滚筒。它们是由35CRMO和硬度HRC50-55的材料组成的，可以保证长寿服务没有破裂等缺陷。这些拉直的滚筒的使用寿命与I光束伸直机本身相同。

6）   H光束伸直机的拉直速度

一个）     HYJ系列和YTJ系列机械和液压自动H束脱型机具有不同的拉直速度，如下所示：

       一世。         HYJ-800机械：                 17m/min。

       ii。         HYJ-40机械，YTJ-40/50液压： 9m/min。

     iii。         YTJ-60/80液压：                   6.3m/min。

b）     在H光束生产机的过程技术中，H光束拉直机的处理速度最快， 与以前的步骤相比H光束组装机和H横梁浸没弧焊机，它以约2000毫米/分钟的工作速度组装并焊接H光束。

C）     从这个意义上讲，HYJ-40机械自动H光束脱型机更适用于应用自动H束生产线：

一世。         通常是一个自动H光束产品线，淹没的电弧焊接是瓶颈，焊接速度为平均2000 mm/min。

ii。         在一条线中，有四组LHC柱型H梁锯机机器，带有9m/min的SAW焊接匹配。 HYJ-40自动H梁伸直机的拉直速度优于17m/min。 HYJ-800自动H梁伸直机；

iii。         在自动线路中，HYJ-800的操作员需要等待锯过程的交付，这会使整个H束生产线的线平衡速率恶化。



3。    HYJ&YTJ系列的技术参数自动H光束伸直机:

以下是该产品家族的机械和液压hyj&ytj系列H光束拉直设备（H束生产机）的规格：

范围	规格	笔记
模型	机械和液压 hyj&ytj系列自动 自动i光束法兰 拉直机
拉直力量	电动机/液压泵站
H梁材料	Q235/Q345/16MN	拉伸 强度370〜510MPA; 510〜600MPA
法兰厚度（S）（mm）	6〜40/50/60/80	特殊制造 可用的
法兰宽度（b）（mm）	200〜800; 300〜1200
网络厚度（a）（mm）	≤40/60
网络高度（h）（mm）	200〜1500/ 500〜2500
h束长（mm）	4000〜12000
拉直速度（mm/min）	≈6300/ 9000/ 17000
主电动机（KW）	7.5/15/18.5/22
液压站电源 （KW）	5.5 / 9/11
电源	3P 380V 中国	可以在客户的国家 /地区制作
