长冲程SXBJ-16双动力头金属板铣边机

我们在引入大型中风（12m/ 15m/ 16m/ 18m）边缘铣床上进行了许多部分，因为最近几年见证了越来越多的大型终端铣床，尤其是在大型和重型领域机械积累。

1。     SXBJ-16长冲程边缘铣床的目的:

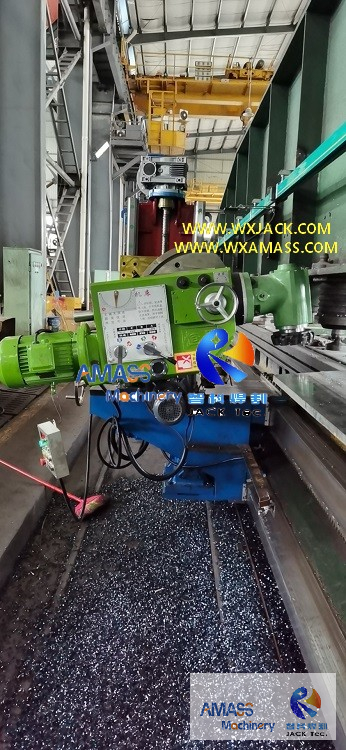

1）       所附图片显示，在造船厂中应用的一组1600万笔端的斜角设备（边缘铣床）；

2）       边缘倒角机（Edge Milling Machine）在其车厢上安装了两组7.5kW的铣头头，以焊接上/下/下/直/倾斜斜角的焊接凹槽的任务在边缘铣削钢板的模式下。

2。     边缘铣床的长冲程的一致性:

1）        在边缘斜角机的制造（边缘铣床）中，挑战之一来自保持线性和高精度方面的一致性和统一，尤其是在大型中风的规范方面;

2）        为此，我们采用一系列措施来满足对象:

一个）       从边缘铣床的设计和质量保证（请参阅产品部分“高质量的SXBJ-15板边缘铣床”）;

b）       到其制造过程（请参阅产品部分“强大的SXBJ-16板边缘铣床“ 和 ”重型SXBJ-18金属板边缘铣床”）;

C）       以及客户网站的安装和调试---我们将在本节上进行一些讨论;

3）        底层金属末端铣削设备（边铣床）的粉底式制造和安装:

一个）       我们在交付前为客户提供基础图纸，并基于它为客户建立基础；

b）       将板边缘倒角机（边缘铣床）的水平置于标准之后:

          一世。             整个机器工作台的水平应在0.8 mm/m的公差之内；

       ii。             工作表和压梁之间的并行性应在0.6 mm/m的公差之内；

       iii。             沿整个工作时间长度的线性性（如SXBJ-16边缘铣床，它的16m）应在0.5 mm/ 16m的公差之内；

C）        仅在上述调整完成后，才能拧紧可工作和压梁之间的连接螺栓;

d）       之后，将第二次水泥倒入边缘铣床；

e）       经过第二次水泥的固定时间后，用锚螺栓拧紧板端斜角机（边缘铣床）的车身和装载架。

3。     技术参数:

对于这款长冲程SXBJ-16双头金属板边缘铣床：

模型 技术的 范围	长冲程SXBJ-16双铣头金属板 边缘铣床
最大限度。板边铣削长度 （毫米）	16,000
铣削头电源和rpm	7.5 kW，1440 rpm（可用的较高功率）
边缘铣头的主轴rpm	75〜420 r/min。，手轮6年级
液压电动机	5.5 kW
铣削端端的锥孔	ISO 50（7:24）
纺锤冲程	100毫米
铣削头数量	2套
板厚度 钣金倒角	6〜80毫米（有关客户需求）
顶部铣削单元的铣削角度	0°至 +45°
铣削单元的铣削角度	-45°至0°
边缘铣削速度	150〜1000毫米/分钟。 毫无根据
高速闲置	4000毫米/分钟。
适用的 面板的直径	d = Ø125〜ø320mm（Ø200用于交付）
数量 液压千斤顶	21件
数量 液压千斤顶螺钉	4套，间歇安装
可工作的宽度	550毫米
可工作的高度	1050毫米
