液压驱动XBJ-4单铣头板铣边机

状态:
数量:

XBJ-4单铣头板边缘铣床是该产品组的尺寸较小。



1.使用XBJ-4:

1)     对于板边缘铣床的这种紧凑尺寸,有两个主要应用是用于建筑过程中的工作结构成员的车辆设施,并部署在流线生产线中,如附件所示:

2)     这套板边磨机安装了以下CNC脱衣板切割机切开板后,并承担钢板边缘铣削的任务;和3在这个制造焊接凹槽的站点之后的操作是在板上制造。

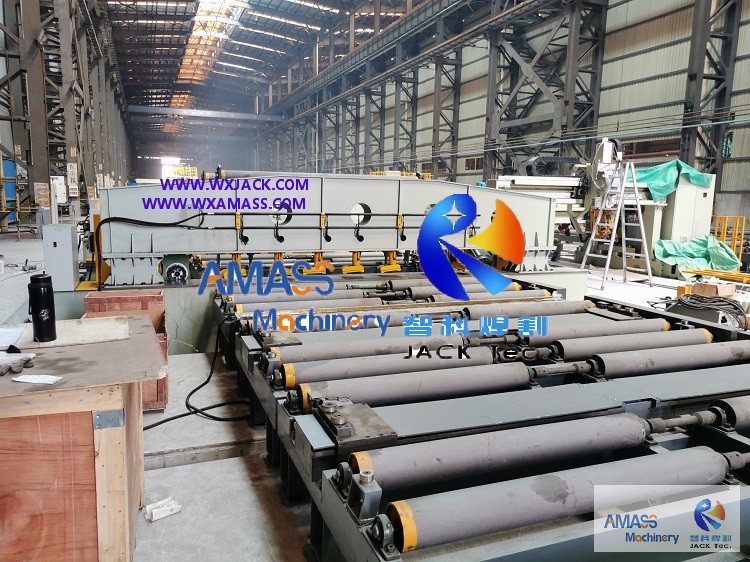

图1- bevel_wps图片


2.板边磨机的主要作用:

这款XBJ-4金属边缘铣床是液压驱动,电动机和手动工作的组合:

1)液压驱动:

在板边铣削期间,用一系列的液压插孔安装在机身的压力梁下方,而在工作台上,则用一系列的液压插孔来固定工件。

2)电动机:

一个)     边缘铣床的执行机理以7.5kW的电动机供应其钣金边缘铣削任务;

b)     在钢板边缘铣削工作期间,铣削单元沿板层铣床的向左和向右移动是用一组2.2 kW的电动机驱动的;

C)     边缘铣削单元沿其圆柱餐饮的向上和下调整,以换板边缘铣床的不同工件边缘厚度,也用一组750W的电动机驱动;

3)手动工作:

一个)     通过手动工作进行操纵,用于板边缘铣削的铣削刀片的前喂食和向后撤退是:在铣削单元的后侧转动手轮。请检查板边缘铣床的第二张图片;

b)     在多数条件下,手工制作铣削头的摆动角度调节以对倾斜斜角进行精确控制。在铣削单元的侧面有一个指示标尺。有时,Plate Edge铣床的客户要求进行此任务的电动机,我们将为此目的配备一套400W电动机。请还检查附带的第二张图片。



3.技术参数:

对于这款单铣头液压驱动XBJ-4板边缘铣床:

模型

技术的 范围

XBJ-4单磨头

板边铣床

最大限度。板边铣削长度 (毫米)

4,000

铣削头电源和rpm

7.5 kW,1440 rpm

边缘铣头的主轴rpm

75〜420 r/min。,手轮6年级

液压电动机

5.5 kW

铣削电动机

2.2 kW

铣削头数量

1套

板厚度 钣金倒角

6〜50毫米(ON 客户需求)

顶部铣削单元的铣削角度

0°至 +45°

边缘铣削速度

130〜1000 mm/min。

(VFD,逆变器控制)

高速闲置

4000毫米/分钟。

适用的 面板的直径

d = Ø125〜ø320mm(Ø200用于交付)

数量 液压千斤顶

9件

液压额定值 压力

5.5 MPA

液压 工作压力

3.5 MPA

液压系统 流量

47 l/min。

可工作的宽度

450毫米

可工作的高度

1050毫米
