HB系列自动化焊接H型钢生产线

一、HB系列全自动H型钢生产线的优点：

1）《HB1500高速半自动焊接H型钢生产线》产品部分介绍，带埋弧焊的自动H型钢生产线总投资是半自动线的2倍；

那么，客户选择全自动H型钢生产线而不是半自动生产线的原因是什么？其背后的3个主要因素是：

2）全自动H型钢生产线生产效率：

a) 自动焊接H型钢生产线的生产率是半自动线的2~2.5倍；

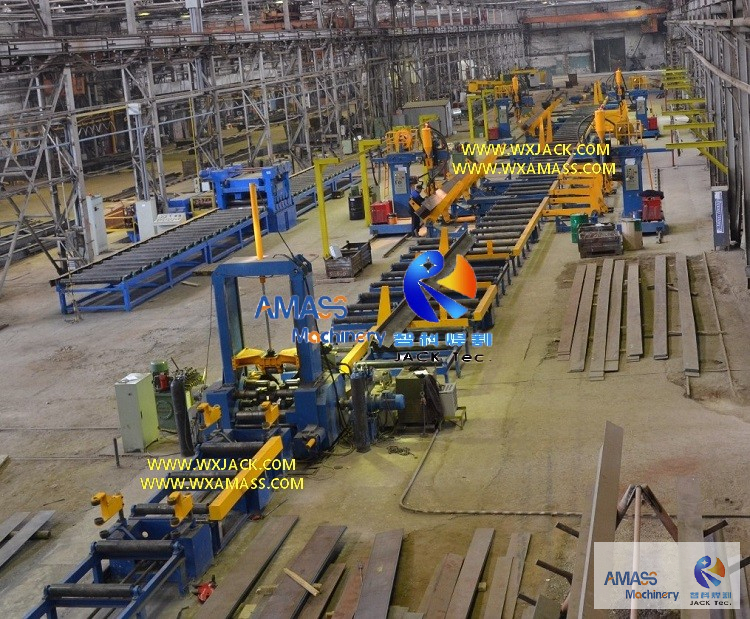

b) 生产效率：根据历年客户反馈计算和反馈，单班生产，一套自动化H型钢生产线年产量在5000吨左右；而半自动线则约为每年2,000~2,500吨：（图1）

3）客户车间升级自动化H型钢生产线：

第二个优势在于现代化的高端车间，包括复杂的自动焊接H型钢生产线。代表客户雄厚的实力；

4）自动H型钢生产线节省劳动力：

第三个好处是更少的操作人员参与。典型的自动焊接H型钢生产线中的H型钢生产设备通常需要7~8名操作人员：

a) CG4000数控直条切割机操作人员1名；

b) H型钢组立机操作人员1名；

c) 4台LHC埋弧焊H型钢埋弧焊机4名操作人员；

d) HYJ800 H型钢矫正机操作人员1名；

e) 1名操作人员负责吊装翼板和腹板从板材切割到组立和备份；

无需操作员在自动 H 型钢生产线内的工作站之间转移 H 型钢。

二、客户现场自动焊接H型钢生产线布置：

在引进全自动H型钢生产线时，第二个因素是其占地。请检查所附第二张典型线路布局图。标准排列是：

1）全自动H型钢生产线总体结构：

a) H型钢组立机、H型钢埋弧焊机、H型钢矫正机依次排列成流线型：（图2）

b) 沿着这三台H型钢生产设备的流水线，并行的是数控直条切割机和自动H型钢生产线的存储区：（图3）

2）自动H型钢生产线整体空间占用：

a) 从H型钢组立机输入辊道起点到H型钢矫正机输出辊道终点的总长度最小应为95，最好为120m，最好为200m，并留有余量和备用备份考虑的区域；

b) 自动焊接H型钢生产线一套机组有两个；

c) 流线一跨宽度为11m。加上2m的步行通道，另加11m的跨度用于切割机和仓储，该自动H型钢生产线的设施总宽度应至少为22m；

d) 将数控直条切割机吊装到 H 型钢组立机上的翼板和腹板的行车高度应为 8.6m 高：（图 4）

3）占地面积：一条典型的自动焊接H型钢生产线总共需要占地面积至少24m（宽）×95m（长），更好24m（宽）×120m（长），建议24m（宽）×200m （长），高度12m（行车梁高度8.6m），可容纳H型钢生产设备。

三、HB系列全自动H型钢生产线技术参数：

HB系列全自动H型钢生产线规格如下：

HB型系列自动焊接H型钢生产线

H型钢腹板最大宽度 1500 / 1800/ 2000 mm

H型钢腹板厚度6∽32 mm

H型钢翼板宽度200∽800mm

H型钢翼板厚度6∽40mm（也可提供40~80mm特殊厚度）

H型钢长度4000∽12000mm

H型钢最大重量20吨。

全自动H型钢生产线占地（95~120~200m长）x（24m宽）x（8.6m高）

H型钢组立机 Z15/Z18/Z20

H型钢埋弧焊机 LHC

H型钢矫正机 HYJ40/800

使用翻转装置、传送带、移动车在工位之间传输 H 型钢工件
