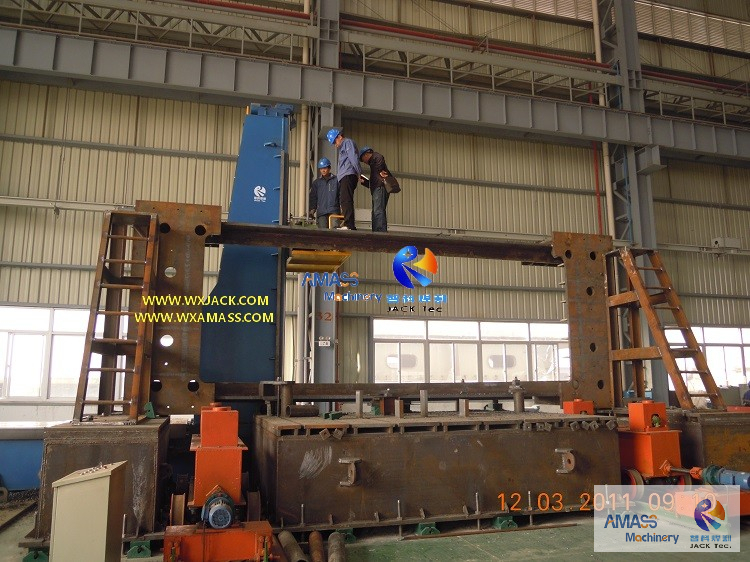

DX4080重型H光束端面部铣床是Wuxi Jack于2010年底制造的，并于2011年春季交付给客户，如所附照片所示。
1） DX4080是大型端端机的典型型号。它有能力对钢结构构件进行端面铣削，其横截面尺寸高达4m高，宽度为8m。高度和宽度的有效加工行程是定制的尺寸；
2） 1英石Wuxi Jack制造的一套DX4080重型I重型I光束端面部研磨机于2011年底完成，并于2011年初从中国武汉市的船舶建造行业交付给客户。它的性能非常出色。过去10年，并获得了客户的高度认可。从那时起，越来越大的H梁端面向DX40XX和更大的机器（DX5080/DX6080）是为中国和国外的客户供应的，并从客户那里获得了口口相传；
3） 这些重型H梁端铣床的工件具有4m垂直中风和更高的工程，通常是大型特殊制造的结构构件，用于造船/发电厂/油架等，如2所示nd照片。
并非每个机床工业中的生产商都在设计和生产如此大的重型设备方面具有力量。传递大型I光束端机器的能力的关键点在于能够开发特殊设计和制造的机器框架，尤其是其基础床和圆柱：
1）这些DX40XX（和较大）重型H梁端面部铣床的基础床和柱由精细的整体成员制成，焊接到结构的形状中，并积分退火后焊接；
（2）用于重型端端机器的重型机器，其横截面大小的身体和柱的横截面大小是计算的，并使其特别大，并具有足够的边缘，以使结构结实，尤其是垂直柱，这决定了确定的刚度和牢固性H光束端面机器中的端面铣削工作；
3）从3中可以看出路/ 4Th/ 5Th照片，沿重型H梁末端铣床的整个机身，尤其是直立柱和基础床之间的连接，使整个大型机器的主框架更加固体和耐用。
4）制造重型H梁末端铣床机械系统的原材料为20〜30mm厚度高强度钢板和截面钢
（5）总的来说，重型H光束端面铣床的成功性能的前提是其机械系统具有牢固，稳定和良好精确度的特征，没有变形；
一世。 根据我们的绘画为基础；
ii。 使工件架的相应尺寸。 （请检查第一张图片）通常，DX4080的超大尺寸的H光束端面向机器，客户根据实际条件在工件平台上准备；
（7）重型H光束末端铣床，在我们公司进行调试后，其机器被拆卸，运到客户站点，再次聚集到整体机器中，然后进行调试。机器基础床的水平和直立柱的垂直度是安装中的关键控制参数。
以下是DX4080重型H光束端面部研磨机的参数：
技术的 范围 | DX4080重型h 梁末端铣床 （大型梁端机器） |
适用的最大工件 横截面高度（mm） | 4000 |
适用的最大工件 横截面宽度（mm） | 8000 |
最终面向头部力量 | 7.5kw |
水平端面向 工件宽度的速度 | 在150〜600mm/min内，逆变器控制 |
垂直末端面向 工件高度的速度 | 在150〜600mm/min内，逆变器控制 |
水平和 垂直旅行指南 | 重负 精确的线性指南，组装到机身上 |
水平和 垂直方式闲置速度 | 1200毫米/分钟。 |
面对头 主轴旋转速度 | 100〜630 rpm |
切口头 直径 | D =φ160-320毫米 |
fac 沿垂直表面 | 0º〜45º |
水平的 驱动电动机动力 | 4 kW |
垂直驾驶 电机功率 | 4 kW |
