DX6080重型结构件梁端面铣床

状态:
数量:

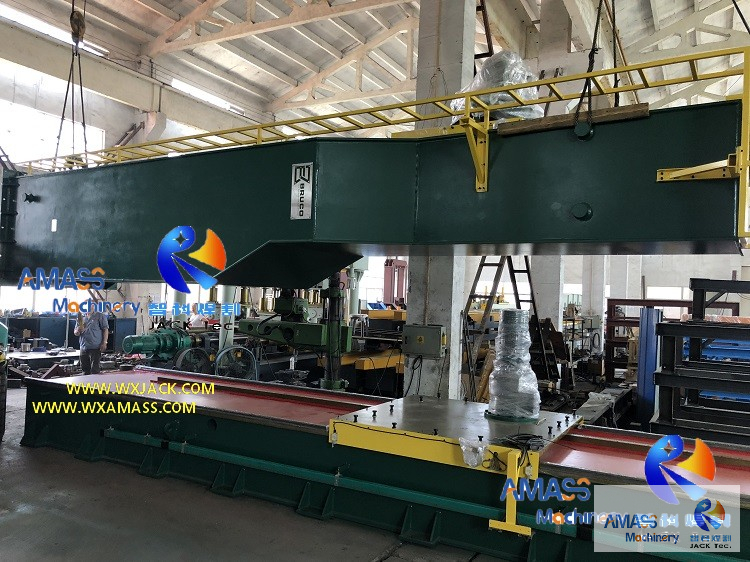

随附的照片是在Wuxi Jack于2018年交付的越南客户站点的一组DX6080重型H光束端面部研磨机上拍摄的。



1. DX6080上的概述重型H光束端面部研磨机:

1)     DX6080重型H光束末端铣床是其市场上最大的产品家族的最大型号,也是机床工程行业的最大型号。它是大型梁端面部研磨机中最具挑战性的一台,它代表了行业中DX系列I Beam End Face Milling Machine在行业中最复杂的技术和过程技术。

2)     客户购买了这套大型机器,用于大规模结构成员的最终面部抛光:2018年底,这套DX6080大型H光束末端铣床被出口到越南Ha Noi的客户。



2.升级DX6080的设计和生产大型端面部铣床:

为了满足客户需求并具有完美的设备性能,此DX6080重型H光束端面部铣床在许多方面都根据标准设计进行了升级:

1)力量计算和验证的主题:

这台大型机器上的制造商没有失误和缺陷:它将导致客户和Wuxi Jack的损失。因此,使用计算机助理有限元分析验证了力计算;通过VDRA提前模拟组装过程(虚拟设计现实分析); DFMEA(设计失败模式效应分析)和PFMEA(过程失败模式效应分析),以确保在大H梁端面部铣床的每个维度和结构上100%正确;

2)完全管理的流程技术:

有一句话要说:“定量变化带来了定性的变化”。虽然端面部铣削和机器结构相同的原理与H光束末端铣床的正常尺寸相同,但机器单元的所有尺寸的大量扩大 从:

a)需要从基本数据中再次计算机器的所有参数,包括导游的加载能力,机床的强度和刚性,行程行程和铣削头的RPM等;

b)结构成员的加工,机器框架的焊接和组装过程均涉及严格和严格的过程控制。将106m长的机床和8.3m高度柱加工为龙门铣床中不可或缺的零件,而不是拼凑在一起。这台大型端端铣床的6m铅螺丝也从大型车床中的一块原材料中加工成形状。

c)请检查附件2ndDX6080大型端端面部研磨机的一般设计草图。

以一些维度为例:

一世。         在DX-6080中,基本床的高度为700mm,而H束端面部铣床的普通型号为500mm;

ii。         垂直柱的横截面侧长度为1600〜1700mm ---这对于整个机器至关重要。

iii。         机器的总长度为11m,总宽度约为2m,总高度为95m。您可以从附件照片中找到其巨大的整体维度;

iv。         这两个方向的驾驶电动机的功率为5.5〜6kW,而I梁端面部铣床的普通型号为2〜3kW;

v。         与普通模型中(0°〜 +45°)相比,铣头的旋转范围更大(-45°〜 +45°);

vi。         铣削头的延伸和收缩的中风较大250mm,而普通型号的H梁端铣床中的100mm

3)补充:

带有11m长的机床和8.3高度柱,该DX6080重型H梁端面部铣床的运输需要2台40英寸容器。整个起重机,包装和装运过程需要密切合作。请附加5Th和6Th相片。中小型H梁端铣床,请检查DX0820DX1520/DX3030.



3.技术参数:

以下是此DX6080重型H光束端面铣床的参数:

技术的 范围

DX6080 重H光束末端铣床

(大的 梁端面部研磨机)

工件横截面 高度(毫米)

6000

工件横截面 宽度(mm)

8000

面向头部力量

7.5 kW

水平面 速度

100月/分钟无梯级,VFD,逆变器控制

垂直面向速度

100月/分钟无梯级,VFD,逆变器控制

fac 沿垂直表面

-45º〜45º

铣削头 主轴旅行中风

250毫米

直径的 面对叶片床

φ125〜320毫米

面向主轴rpm 头

75〜505 rpm。 6个部分

水平进食 电机功率

5.5 kW

垂直喂养电机 力量

5.5 kW
