旋转焊接定位器的功能是什么?

1.使用旋转焊接定位器?

1)焊接定位器是一种通用焊接定位设备,用于在各种类型的结构成员上制造;
2)通过焊接转盘旋转,倾斜和高程,可以将固定在旋转焊接定位器上的工件调整为最适用于实施设计的焊接技术的位置;

2.以下是焊接定位器的典型应用:

焊接定位器100_7167

3. Wuxi Jack焊接定位器的优势和最前沿是什么?

1)在过去的二十年中,作为一家具有强大技术实力的焊接和切割设备行业的专业公司,Wuxi Jack在多元化的结构中提供了数百套焊接定位器,并为客户装载了吨位;
2)这些旋转焊接定位器分布在世界各地的工业制造业中,有助于创造客户职业的价值;
3)依靠出色的技术和制造团队,Wuxi Jack不仅擅长为客户提供标准的常规焊接定位器,而且还擅长设计和生产各种特殊制作的焊接定位器: 这传统标准旋转焊接定位器,头和尾焊接器,L类型焊接定位器,抬高型焊接定位器,旋转焊接桌,L型举重焊接定位器,伺服驱动焊接定位器,管道旋转器…从Wuxi Jack出来的每组焊接定位器在客户站点都做得很好。

广泛的焊接定位器从Wuxi Jack传递

Wuxi Jack End Faceing Machine制造的成品端面

Rolling 1
Rolling 2
Rolling 3
Rolling 4
Rolling 5
Rolling 6
Rolling 7
Rolling 8

Wuxi Jack焊接定位器工作视频

试用两个轴焊接定位器在Wuxi Jack设施

试用旋转焊接桌在Wuxi Jack设施

Wuxi JackL类型焊接定位器在客户网站

试用管道焊接旋转器在Wuxi Jack设施

旋转焊接定位器的类型是什么?

作为一家经过二十多年深入探索的专业公司,Wuxi Jack已在各种结构和装载吨位上提供了各种焊接定位器。这些焊接定位器可以分为6个广泛类别的:
1。两个控制轴焊接定位器随着焊接转盘的旋转和倾斜,其中包括标准的单桌顶焊接定位器和固定高度L型焊接定位器;
2。三个控制轴焊接定位器随着旋转焊接的旋转,倾斜和高程,其中包括L型高架焊接定位器;
3。单个控制轴焊接定位器,其中包括单轴旋转焊接定位器和水平焊接台;
4。头和尾焊接器,具有旋转焊接桌高程,旋转,有时甚至旋转功能;这包括双桌顶焊接定位器;
5。高精度伺服驱动焊接定位器不同的吨位;
6.各种各样的特殊制作的焊接定位器.
接下来,在检查这些旋转焊接定位器中的每一个!

“焊接定位器类型”的导航栏

2.三个控制轴焊接定位器

更多 »

1。在三个控制轴焊接位置上的定义:

1)三个控制轴焊接的三个自由度除了0°〜360°无限旋转和0°〜120°旋转焊接台的倾斜外,还有定位器。因此,这也是抬高型焊接定位器;
2)与两个轴旋转焊接定位器相同,旋转焊接台和L臂的旋转和倾斜也与电动机还原器一起驱动。至于其高程,在Wuxi Jack高架型焊接定位器中,它由液压缸驱动,以确保安全和可靠的工作;

3)与两个轴焊接定位器相反,在三个轴焊接定位器中,多数应用与l类型高架焊接定位器。只有少数单桌顶焊接定位器具有起重能力。

4)高架型焊接定位器用于更大尺寸的工件焊接;

5)L型高架焊接定位器的负载能力为1吨,1.2吨,2吨3吨;相应的抬高冲程通常从500mm到1500mm。

2.三个轴焊接定位器的技术参数:

最大限度。加载能力
焊接桌
1000〜3000公斤
L Arm和
旋转焊接桌
800〜1500毫米
焊接桌子的尺寸 (460x 600mm)〜(1200x1200毫米)
垂直平面旋转速度
L手臂和旋转焊接桌
2 rpm
旋转速度
焊接桌
0.2〜2 rpm
液压驾驶电动机
L手臂和旋转焊接桌
海拔
1.1〜3 kW
焊接转盘旋转
驱动电动机动力
0.75〜3 kW

1.两个控制轴焊接定位器

更多 »

1.在两个控制轴焊接位置上的定义:

1)两个轴焊接定位器的旋转焊接表具有两个自由度:0°〜360°旋转和0°〜120°焊接转盘的倾斜。两种工作方式都是用降低运动驱动的。

2)如前所述,这组焊接定位器有两个主要分支HB系列单桌顶焊接定位器,在销售数量方面拥有最大的份额,以及少数固定高度L类型焊接定位器;

3)焊接转盘范围从100公斤到50吨的标准装载能力的标准模型,可以进一步分类为轻型焊接定位器,中值焊接定位器, 和重型焊接定位器;
4)这组两个控制轴焊接定位器的产品组中最大的应用;
5)这组两个控制轴焊接定位器适用于焊接相对较短的长度和较小的高度结构构件。因此,海拔功能不需要使用,并且焊接转盘可以吸收总工作部件的总长度。

2.两个控制轴焊接定位器的技术参数:

焊接定位器参数

3.单轴焊接定位器

更多 »

1.单轴焊接定位器上的定义:

1)单轴焊接定位器中唯一的自由度是0°〜360°无限旋转焊接转盘,要么以风格的方式单桌顶焊接定位器,或以水平旋转焊接桌;

2)单轴焊接定位器中焊接转盘的旋转由电动机还原器驱动;
3)用于应用单轴焊接定位器,各种负载重量的水平旋转焊接表需要多数;
4)这组焊接定位器通常用于用规则布置的圆周焊接接缝在工件上进行焊接;
5)水平焊接桌的标准加载能力从1吨到30吨;单轴焊接定位器通常从1吨到10吨。

2.单轴焊接定位器的技术参数:

自由度 0°〜360°焊接转动
表旋转
旋转速度
旋转焊接桌
0.2〜2 rpm,VFD
装载吨位
焊接桌
水平旋转焊接
表:1000〜30000公斤
单轴焊接
定位器:1000〜1000公斤

4.头部和尾焊位器

更多 »

1.头部和尾部焊接定位器上的定义:

1)与单桌顶焊接定位器相比,头部和尾焊位器可以视为双桌顶焊接位置;
2)头部和尾焊位器有两个子组固定高度高架类型。其中高架类型具有多数用途;
3)在头部和尾焊接定位器上进行分类的另一种观点是设备的结构。具体而言,括号的两端之间的关系:连接类型, 和分裂类型;

4)头部和尾焊位器中的控制轴:

a)头部和尾焊接定位器中必要的自由度为0°〜360°旋转焊接台的水平旋转;
b)当然,高架型头部和尾焊定位器具有第二度的高度;
c)最复杂的头部和尾焊位器是第三度的自由度:0°〜360°焊接转盘的旋转,这是一个三个轴头和尾焊位器;
5)开发了头部和尾焊接器,用于焊接各种规格的长部分;
6)头部和尾焊接定位器的标准负载能力从1吨到10吨。

2.头部和尾焊位器的技术参数:

自由度 焊接桌
旋转,高程(可选)
和旋转(可选)
旋转焊接桌
加载能力
1000〜10000公斤
焊接桌
海拔冲程
500〜1500毫米
旋转焊接桌
旋转和旋转速度
0.2〜2 rpm,VFD驱动器

5.伺服驱动焊接定位器

更多 »

1.关于伺服驱动焊接定位器的定义:

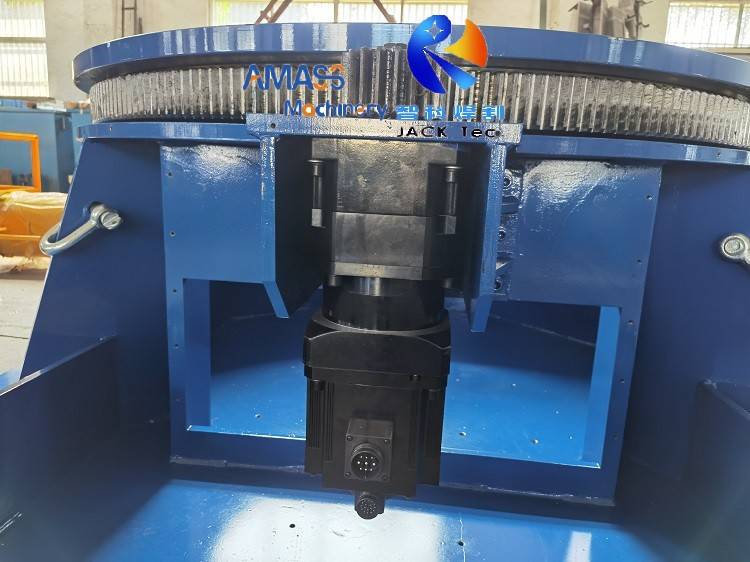

1)由于我们可以从其名称中获得线索,因此伺服驱动焊接位置器的旋转焊接台旋转并用伺服电动机驱动。因此,这组产品仅限于轻便和中型旋转焊接定位器;
2)第二点是,在 伺服驱动焊接定位器,关键控制是旋转和倾斜焊接桌子,这可以达到Wuxi Jack Servo Drive焊接定位器的准确性公差±0.02°。假设该产品还具有高程功能,要求相应的高程精度伺服驱动高架型焊接定位器不是那么严格;
3)通常在特殊要求申请中应用伺服驱动焊接定位器。其中一个例子是用于军事用途。
4)伺服驱动焊接定位器的标准加载能力从500千克到3吨。

2.伺服驱动焊接定位器的技术参数:

最大限度。加载能力
焊接桌
500〜3000公斤
焊接转盘旋转和
倾斜驱动器
伺服电机
焊接转盘旋转速度 0〜10 rpm
焊接桌
角位置精度
±0.02°

6.特殊制作的焊接定位器

更多 »

1.有关特殊制造焊接定位器的定义:

1)特殊制造的焊接定位器可以分配为任何类型的焊接定位设备,与前面描述的5种焊接定位器的一般类型。因此,它们的共同点是针对特定申请案例的特定设计,其所有类型都不能涵盖。
2)这里给出的一些示例:PR模型焊接旋转器,具有焊接定位器和焊接旋转器的工作原理;这焊接固定装置类型焊接定位器,带有手动转动或旋转焊接桌子的运动驱动;超轻载容量焊接定位器,例如200公斤和焊接转盘旋转焊接定位器的特殊要求, 这重型举重旋转旋转头和尾焊位器…;

3)总之,设计和生产特殊制造的焊接定位器以满足客户需求的能力反映了公司的全面优势。

2.特殊制造焊接定位器的技术参数:

下面只是公关管道焊接旋转器上的示例:
适用的管道直径范围 PR24的60〜800毫米
PR40的80〜1200毫米
焊接转盘
旋转速度
0.09〜0.9 rpm
焊接转动旋转 0°〜360°
焊接转动倾斜 -45°〜 +45°
上风向下行程 510毫米

焊接定位器的应用范围

1)旋转焊接定位器的核心任务是焊接各种尺寸,结构和重量的焊接结构成员,这是建筑机械,工程机械,车辆行业和汽车行业中最广泛应用
2)采用焊接定位器的第二大行业是锅炉,压力容器,石化,电动机械;

3)焊接定位器的优点是,您可以从上一篇讨论中做出判断:

a)首先,焊接定位器消除了结构成员焊接的危险风险;
b)第二,焊接定位器使结构成员焊接舒适且用户友好;
c)第三,焊接定位器使结构成员的质量焊接可控制和一致;
4)在实际使用中,焊接定位器经常与其他焊接设备一起使用:焊接旋转器,或者焊接操纵器和或焊接机器人,或特殊用途焊接机,这些组成焊接中心各种成分。

焊接定位器
01

焊接定位器
02

焊接定位器
03

Wuxi Jack焊接定位器如何工作?

焊接定位器的设计和工作原理

更多 »
让我们使用LBS30 Wuxi Jack 3ton L类型高架焊接定位器作为解释此类焊接定位设备如何工作的例子:

1.概述L类型高架焊接定位器的工作风格:

为了获得最理想的焊接位置,一组LBS L型高架焊接定位器中有三个自由度。请在下面检查。

2. 0°〜360°旋转焊接台无限旋转在l型高架焊接位置:

1)在焊接定位器中,此运动处于工件的焊接速度。通常,它可以通过A.C.逆变器进行调节;
2)在普通控制焊接定位器中,这种旋转运动是由A.C.降低器驱动的;
3)在伺服驱动焊接定位器中,这种旋转运动由伺服电动机降低器驱动;
4)在将焊接定位器工作成T插槽时,将工作部件固定在焊接转盘的表面上。

3. 0°〜120°焊接转盘在l型高架焊接位置中倾斜:

1)在焊接定位器中,旋转焊接台的挥杆速度通常是恒定的,除非客户对其有特殊要求;
2)在普通控制焊接定位器中,这种倾斜运动是用A.C.降低器驱动的;
3)在伺服驱动焊接定位器中,这种倾斜运动由伺服电动机降低器驱动;
4)在旋转焊接桌秋千的两端都有极限开关。

4. L臂和焊接转盘的向上和向下移动L型在L型高架焊接位置中的倾斜:

1)在Wuxi Jack中,升高焊接定位器的L型升高,该起重运动是用液压系统驱动的,并用油缸推动。这可以为最佳的安全工作和可靠的工作提供工件的高程工作;
2)L臂和焊接桌子的举动取决于工件的大小。在这组特定的lbs30 L型高架焊接定位器中,相应的高架冲程为1500mm。
