1 Edge Milling Machine 4

Wuxi Jack的工作视频

边缘铣床

导航栏“ Edge Milling Machine的工作视频”

边缘铣床简要介绍

1.边缘铣床的使用和工件:

1)边缘铣床,另一个名称是板斜线机,或末端铣床,是一种专门用于金属板,尤其是碳钢板的通用加工设备。
2)边缘铣床可用的斜角类型如下:
fig1边缘铣床

3)一组Wuxi Jack Plate Edge铣床在钢板上构成边缘斜角:

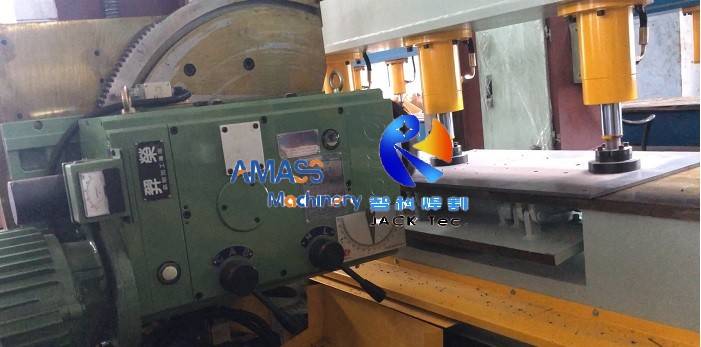

FIG2边缘铣床7

4)关闭Wuxi Jack Edge铣床的成品斜角质量:

FIG3边缘铣床IMG_20220103_093537

2.边缘铣床的产品页面:

基于边缘铣床的功能和配置,我们有4页用于介绍该产品组的板嵌型机器:
1)边缘铣床;
2)通用边缘铣床;
3)双头边缘铣床;
4)高级配置边缘铣床

板边缘铣床的工作视频页面的主题

1。在上面列出的页面中,我们给出 6〜7 视频为了介绍Wuxi Jack Edge铣床如何从不同的角度运行。在这里,我们挑选了更多不同的视频,以全方位介绍End Milling Machine;


2.此页面中板边缘铣床视频涵盖的5个主题是:

1)边缘铣床中的上和直边斜角;
2)边缘铣床中的下边缘;
3)在制造过程中对边缘铣床进行调试;
4)在客户站点运行的Wuxi Jack Edge铣床;
5)Wuxi Jack Edge铣床的前沿功能

3.专用的工作视频页面用于板末端铣床:

1)边缘铣床的视频; ((这一页)
2)通用边缘铣床的视频;
3)双头边缘铣床的视频;
4)高级配置边缘铣床的视频

上边缘的工作视频和或板边缘铣床中的直边斜角

1)该视频是在Wuxi Jack设施中拍摄的SXBJ125 双头板边磨机是于2022年1月出口到俄罗斯;
2)视频关注上边缘斜角验证在边缘铣床中。悬挂在铣马上的操作吊坠显示当时加工工作速度:340毫米/分钟。这个可以根据过程技术调整工作速度板边缘铣床中的边缘铣削;
3)您还可以找到铣头侧侧的圆形角尺,在这组板斜线机中。

1)该视频已拍摄相同的一组 SXBJ-125板边磨机作为以前的视频,也在Wuxi Jack Workshop上运行的Up Edge斜角试验;
2)区别是,视频是在磨头的对方。您可以检查铣削头和面部刀片如何安装在其马车上在板边磨机中。

1)这套Wuxi Jack中的加工工作SXBJ-9板边铣床是直边铣削。在此期间的工作速度为210毫米/分钟。您可以从视频开始检查;
2)在边缘铣床中,通常直边斜角和上边缘斜角是用同一块铣头制成的,底部边缘铣削是用末端铣床的第二个铣削头制成的。

1)在Wuxi Jack的上倒角上的这段视频双头板块铣床被乘距铣头的距离为1〜2 m。因此,它可以给予更多的一般性和整体观点铣削头及其工作元素的组装条件最终铣床;
2)通常在制造板边磨机期间在最终组装机械主框架之前(工作桌子和龙门),铣削头及其脸刀应首先检查。这就是视频中的原因,您可以发现,在安装台面铣床的工作桌上,在安装架空底部的行程龙门之前,磨房头得到了验证。

板边缘铣床的下边缘斜角的工作视频

1)这套Wuxi Jack中的下边缘SXBJ-125板边铣床被尝试跟随上边缘斜角。因此,您可以从视频中找到经过测试的钢板上的成品顶凹槽;
2)您还可以检查当时在边缘铣床中的底部倒角速度是440 mm./min.

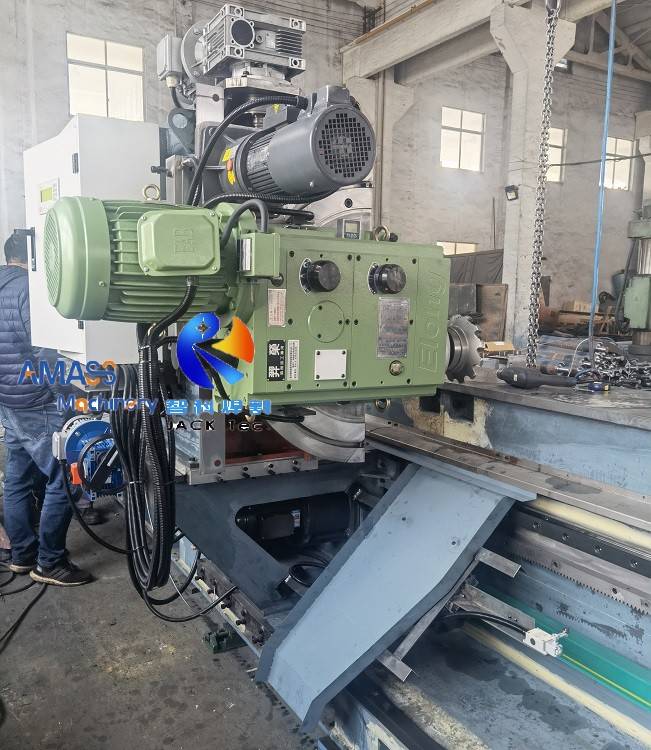

3)绿色铣头盖上的2件黑色杠杆,用于快速速度更换主轴革命速度,从9个选项进行调整,该选项是根据钢板在板边缘铣床中加工的。

1)该视频的持续时间为2分17秒。它提供许多有关工作条件的信息Wuxi Jack SXBJ系列双头板边缘铣床中;
2)视频从铣削电动机的柜台;然后HMI(人机接口)及其触摸屏,用于控制板斜角机的铣削角度;
3)然后,视频需要很长时间才能集中精力底部边缘斜角在板边磨机中尝试。在此过程中,操作员调整后的工作速度从360毫米/分钟开始。至440毫米/分钟。,通过在手持吊坠中转动旋钮板斜面机铣削;
4)视频的最后一个阶段对完成效果的关闭观察在钢板上的边缘铣削上,从这台特殊的板块边缘铣床中传递。

Wuxi Jack Plate Edge磨机在制造过程中的调试视频

1)该视频已拍摄铣削电动机在Wuxi JackSXBJ-16在车间生产时,双头板边缘铣床;

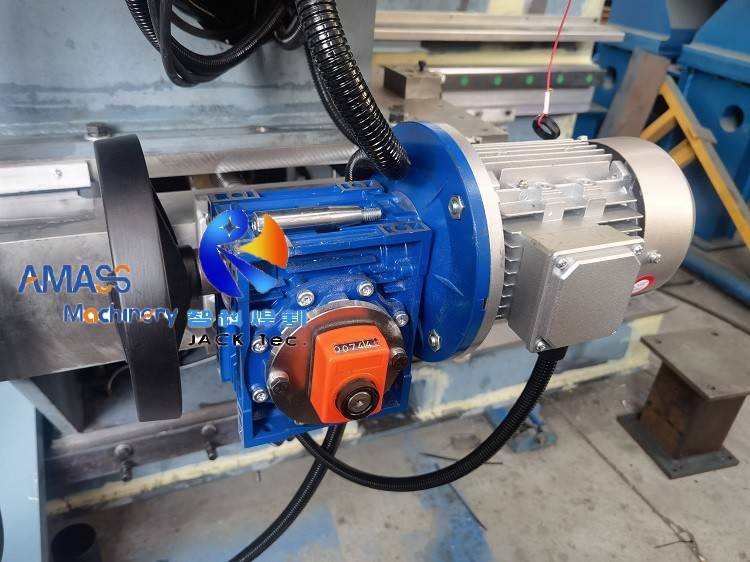

2)在板末端铣床中,将铣头朝向钢板的喂食可以用手动工作, 或者电动机驱动。这橙色柜台在视频中是为铣削电动机的位置控制边缘铣床;
3)黑色手轮用于转动和调整铣头;这蓝色蠕虫还原器用于在板边缘铣床中传输铣削头馈电机。

1)该视频已拍摄相同的一组Wuxi JackSXBJ-16板边铣床,在同一组铣削头驾驶和传输单元上;
2)在视频的前半段,末端铣床的铣削头被喂养并撤退电动机驱动。在此过程中,您可以找到黑色手轮自动旋转在高速革命中,板斜面机铣头的底盘;
3)然后,操作员尝试手动控制铣削头运动在板边缘铣床中:第一手转弯,然后逆时针逆时针旋转,由操作员尝试了黑色手轮;
4)在整个验证过程中对于铣削头喂食和撤退在板嵌型机器中,计数器总是更改其数值显示反映铣削头的位置变化。

1)该视频显示完成铣削头验证时,这是通过Wuxi Jack中的向上或下斜面制成的XBJ和SXBJ板边磨机,铣头和马车移至原始位置,或下一个操作点;
2)由于视频中的行程中风限制,铣削头在这组板块铣床中相对慢速移动,约1000〜2000毫米/分钟。在实际应用中,怠速运行铣马最终铣床通常以4000毫米/分钟。

1)与以前的视频相同,该视频也被拍摄了DLE铣削头及其马车,在制造过程中XBJ和SXBJWuxi Jack设施的系列板边磨机;
2)区别在于这套SXBJ-16长中风板边磨机,您可以找到整个机械主框架机器已经完成了组装,已经安装了龙门和工件加载系统,使其成为一组完全的板磨机机;
3)因此,铣削头马车的闲置运行以更高的速度制造4000毫米/分钟。,接近客户站点边缘铣床的实际运行状况。

1)此简短视频已拍摄机械床Wuxi JackSXBJ-15 双头板边磨机在其订购过程中;
2)您可以找到黄色自润滑单元在末端铣床中配备。润滑以自动方式进行: 有一个小PLC(可编程逻辑控制器)嵌入在自润滑系统中。在板块铣床运行期间,每10〜15秒,将润滑油应用于线性指南, 和运行单元板斜线机。

1)此简短视频是在一组Wuxi Jack上拍摄的XBJ-9Wuxi Jack Workshop生产的板边缘铣床;
2)独特这套末端铣床在其中优质的脸型刀片和铣削头:正如您可以从视频中找到的那样,脸刀可以生产更精确的完成效果;
3)脸刀有比普通类型更重最终铣削机器:假设斜角的每一笔陷入困境3〜4mm的倾斜度深度板边铣床,然后在这组高级板斜线机中的面孔可以输送5〜6mm的深度一单程,从而在板边缘铣床中更容易,更流畅的加工操作来提高生产率。

Wuxi Jack Plate Edge铣床的工作视频在客户网站工作

1)这是一组Wuxi JackSXBJ-16 双头板边缘铣床在广东省的一家中国客户工厂工作。这款边缘铣床已安装,户外活动。因此,其适当的保护和维护对于保证长期高标准服务至关重要;
2)客户是一家石化公司。在视频中,板边磨机机器正在制作直边的铣削.

1)拍摄了这1分钟24秒的视频ZPMC(Zhenhua港口机械公司),一家著名的中国港口机械公司,在一套Wuxi Jack上量身裁制 SXBJ-4板边铣床。有两套这样的末端铣床,设计和生产专门用于生产线;
2)在视频开始时,您可以从HMI的触摸屏(人机接口),目标和实际铣削角度板块边缘铣床中的铣头75°向上倒角;
3)然后,摄像机镜头移至钢板工件,当时在板斜角机中的实际75°倒角上;
4)您还可以找到铣头的限制开关,和黄色废料收集料斗, 哪个提供保护在运行过程中,在板边缘铣床上。

Wuxi Jack Plate Edge Milling Machine中高级和独特功能的工作视频

1)板块铣床的委托视频的持续时间为1分13秒。但是,如果仔细观看,视频看起来相当有趣;
2)铣削头的倾斜范围在这套Wuxi Jack中SXBJ-125板边铣床是-45°〜 +45°。所以,每个铣削头在这双头板斜角机中可以执行和下边缘斜角,与末端铣床的普通铣削头的向上或底部相比;
3)在视频的开头,铣削头在45°处定向,可以从铣削头上的数字显示,以及HMI的触摸屏(人机界面),在边缘铣床铣削头控制板的门上;
4)然后,随着时间的流逝,铣削头转向0°的平坦位置,然后向下走得更远-45°的另一个极端角度。所有这些都可以从HMI触摸屏和板边缘铣床中的铣削头数字显示。

1)在视频中是液压驱动工件加载和卸载系统配备边缘铣床。只有Wuxi Jack生产的板块边缘铣床才有这个功能强大且有价值的功能组;
2)这个单元是对于大型模型特别有用 SXBJ和XBJ边缘铣床,其中长度和重量钢板被移入并从板斜角机中撤出;
3)介绍之前在这个工作单元中,最终铣床中的材料处理工作是危险且耗时。现在它缓解操作员板边缘铣床的操作最困难的部分, 还提高生产率边缘铣床。
