1 Edge Rounding Machine

Wuxi Jack的宽板边缘圆形机,为客户提供最广泛的边缘!

“宽板边缘圆形机”上的导航杆

宽板边缘圆形机的专业和应用利基市场

宽板边缘圆形机应该在哪里应用?

1.宽板边缘圆形机的工作部分是什么?

1)宽板边缘圆形机是RH系列的主要分支之一边缘圆形机,重点是大宽钢板的最终毛刺和修剪边缘。有效的工件宽度最高可达3000mm;
2)在此端板修剪机中圆形的钢板可以极大地提高其产生的成品涂层的耐水能力,这是与大量水和蒸汽一起使用的机器的关键规格之一。典型的是船舶,港口机械等。因此,板边缘舍入和修剪机是这些行业设施中必不可少的设备。

3)您可以从该产品页面的上述大横幅中找到,将一块碳钢板发送到RH3000板边缘毛线毛动和圆形机中,以修剪和圆形边缘。钢板的特写请参见下图。

fig1边缘圆形机IMG_6480


2.宽板边缘毛刺和圆形机的专业和工作地点:

1)RH系列板边缘圆形机中边缘修剪和舍入的工作原理如下:

FIG2边缘圆形机工作原理

2)我们可以看到,钢板是在这台边缘圆形机中圆形的,其理论是四个边缘被挤压的理论;
3)因此,与RH1000和RH800中的工作部件不同脱边缘和圆形机器宽度较窄的工作部件小于1000mm,RH3000宽板边缘圆形机中的工件很容易在圆形操作期间在其中间区域凸起。因此,需要按下按下如下所示的滚筒,将其按下并保持平坦:

FIG3边缘圆形机IMG_2476

4)相应地,RH3000宽板边缘圆形和Deburring机器的机械主体应具有框架结构,以便上述一到三块向下压辊及其驱动油气缸可以安装在高架横梁上边缘圆形机,如下所示:

FIG4边缘圆形机IMG_2435

5)作为加工原材料钢板的大规模和重型设备,RH3000宽端板修剪机在各种类型的生产线上的应用比作为单个设备的工作要多,因为您可以从此页面的横幅中识别出来。

为了向宽板边缘圆形机和脱衣机插入Wuxi Jack的宽板边缘圆形机和带状的增值过程

宽板边缘的毛刺和圆形机如何工作?

请检查RH3000宽板边缘圆形和Deburring Machine的设计印刷品和物理照片以进行比较:

1.对RH3000板边缘圆形和修剪机的结构的概括:

1)可以从其设计印刷品中确认,RH3000板边缘圆形机的一组主框架的总尺寸为5m宽,其水平横梁高1.7m,总高度为2.4m,深度为1.4m。它是一个实心盒梁的结构,有4片直立的正方形柱,固定了边缘圆形机主框架的整个结构;
2)分别在板边缘圆形机的注射和出口处有10m的输入和输出输送机;

2.边缘圆形和修剪机的中央工作区域:

1)边缘圆形机的中央工作区域,如上图所示,这是两对圆形滚筒彼此面对的圆形辊,以水平和垂直的油缸驱动,位于盒子框架的中间区域;
2)在边缘圆形机上工作期间,将钢板固定,夹紧并挤压在这2对4件圆形辊之间;
3)在宽板边缘圆形机中独特的3块油缸向下驾驶压力辊及其控制机构,它们被组装到长长的2块水平水平梁上。正如您可以从上面的照片中观察到的那样,这款板边缘修剪和圆形机的工件(是一块宽的钢板)牢固地固定在压制辊和底床之间。
4)在这块钢板下方,有支撑辊,这些滚筒由安装在边缘圆形机的后侧安装的电动机驱动,不仅是对钢板的支撑,而且还可以在圆形操作中向前驱动它端板修剪机,以边缘修剪的工作速度;

3.在RH3000边缘圆形和毛刺机器中操作:

1)在这款RH3000板边缘毛线毛动和圆形机中,它的固定速度为7000 mm/min。或可通过逆变器调节,并以数字仪表显示;
2)在600mm的基础床上安装了整个RH3000边缘舍入和修剪机的整个圆形工作单元组。加上圆形辊和油缸本身的高度,这种工作高度的设计符合操作边缘圆形机器的人体工程学要求,从而帮助舒适的边缘圆形机的操作员舒适地工作;

4.关联宽板边缘修剪和圆形机上的产品链接:

1)在产品中RH3000高精度板边缘圆形机器,我们在端板修剪机中介绍了核心工作元素的材料和工艺:圆形滚筒,圆形滚筒的安装床,圆形滚筒的引导杆,滑动轴承和向下压力辊;
2)在产品中RH2000边缘毛刺和圆形机器,我们介绍上述机械结构,工作运动,其驾驶和控制;
3)在产品中RH3000边缘舍入和修剪机,我们介绍了边缘圆形机的向下压辊和水平支撑辊。

Wuxi Jack宽板边缘圆形机的工作视频

Wuxi JackRH3000板边缘圆形机器在港口机械公司工作

关闭圆形滚筒床Wuxi Jack端板修剪机的

快速查看向下压辊Wuxi Jack RH3000板边缘圆形和Deburring Machine

验证圆形辊床的移动Wuxi Jack设施的RH1000带状边缘圆形机

宽板边缘圆形和毛刺机器的技术参数

以下是标准型号RH1500,RH2000和RH3000宽板边缘修剪和圆形机的规格:

使用更宽的板边缘毛刺和圆形机器

为了使用RH3000/ RH2000/ RH1500宽板边缘圆形和客户站点的Deburring机器,该过程中涉及两个主要阶段:

1.安装宽板边缘圆形和修剪机:

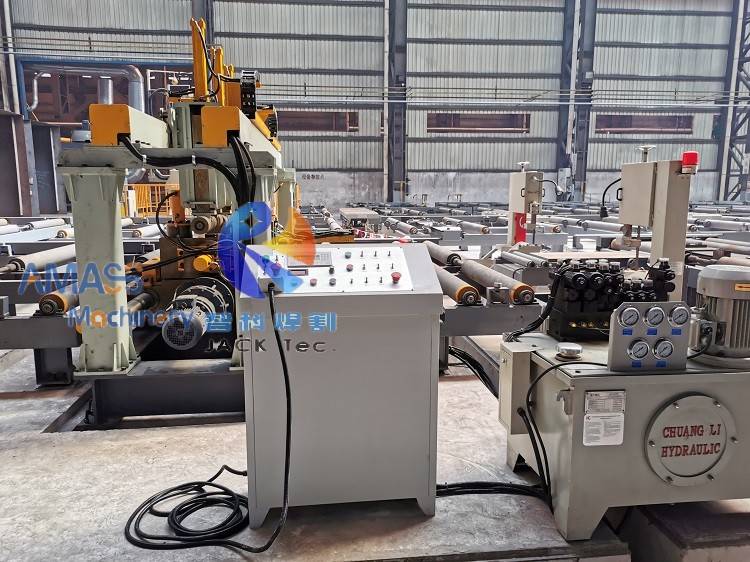

fig1边缘圆形机器

请检查上面的照片。不同于RH1000和RH800带状圆形机,RH1500及以上的宽板边缘圆形机的安装应提前准备基础;
1)首先是制作地板坑用于板边缘圆形机的主框架和输送机。在这里,临界控制点是输送机和圆形的完成的表面高度:它的高度应与剩余的生产线工作高度相同,以便在其整个生产过程中,包括边缘圆形机本身,工作部件,在此过程中不需要提高和降低,可以保证从边缘圆形和毛刺机器传递的最高生产率和质量;
2)第二个是制作合理的布局在边缘圆形机器的所有功能单元中,包括控制板,液压泵站以及电缆,油管和气管的路由,在整个边缘的工作区中都很好地利用了电缆桥和梁修剪和圆形机;
3)我们在产品中有这个主题RH1500边缘舍入和毛刺机器;

2.宽板边缘毛刺和圆形机的每日操作:

FIG2边缘圆形机IMG_3299

上面的照片吸引了Wuxi Jack设施客户在RH3000端板修剪机上接受的时刻。它反映了边缘圆形机的生动工作时刻。边缘圆形机每日操作的关键步骤列为:

1)确认在RH系列边缘圆形和修剪机中处理工作部件的倾斜侧;
FIG3边缘圆形机器
2)将钢板吊入边缘圆形机;
3)通过操作端板修剪机的面板和吊坠,调整了水平和垂直方向上4块圆形辊的位置;

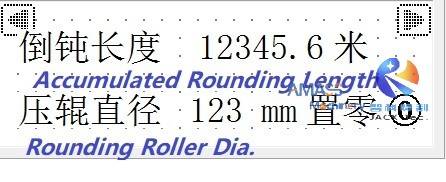

4)边缘圆形机的过程控制参数的键进入机器电气控制系统的人体机器接口:
FIG6边缘圆形机器
5)我们有这个主题在产品中的每日操作中RH2000自动板边缘圆形机器, 和RH3000龙门型板边缘圆形机器.

宽板边缘修剪和圆形机的应用和相关设备

1. RH3000,RH2000和RH1500宽板端板修剪机是行业和大规模项目的基本设备,它们在海上,河流,湖泊中工作,例如船舶建筑,港口机械,海上桥梁建筑,海上钻井平台;
2.这种宽宽的边缘毛刺和圆形机通常在高takt流线中应用,以提供大尺寸成品,例如盒束生产线;
3.带边缘圆形机的连接设备包括但不限于:XBJ系列边缘铣床,J系列加劲板元件拉直机,MP系列盘接头焊接机,DX系列梁端面铣削机器, ETC。
