1) 这款HB系列焊接定位器是一种普遍应用的焊接定位设备,用于焊接不同的结构和大小的结构成员,管法和其他专门设计的工件;
2) 在谈论焊接定位器时,这种单个工作桌旋转焊接定位器是人们的第一个旋转焊接定位器:它代表了该产品焊接转盘产品组上的典型和标准设计。所有剩余的升级型号和特殊制作的焊接定位设备均来自该系列通用焊接定位器。
一个) 从机器车身结构的方面,可以将其归类为单焊接转盘焊接定位器,因为它具有一块工作桌。相对而言,有双桌顶部通用速度速度焊接定位器,我们将在后面的产品部分中介绍;
b) 单个可工作的旋转焊接定位器通常用于简短和中等长度的结构成员工件;
工作表可以是:

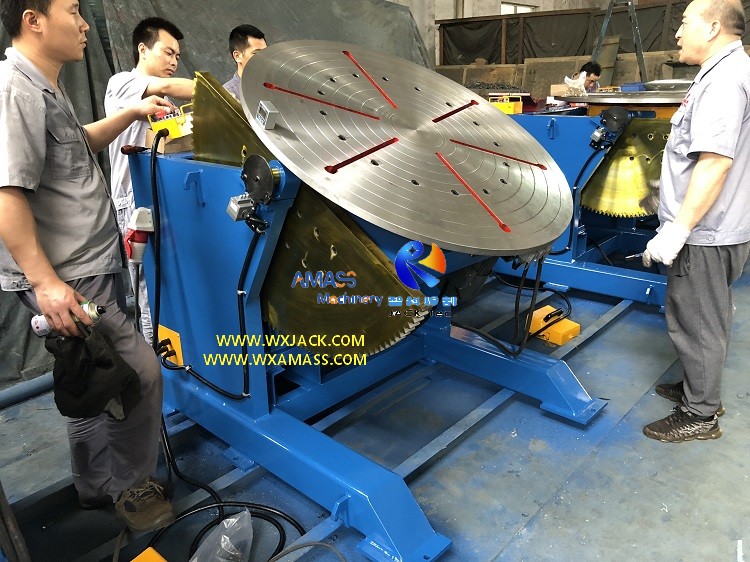

一个) 任一圆形:焊接定位器中最常使用的类型。请查看所附照片;
C) 或分支类型焊接定位器:这通常在重型焊接定位器,以便可以将焊接转盘本身的重量减少到焊接定位器中的最低水平;
d) 或其他任何特殊设计的焊接桌子,具体取决于旋转焊接定位器中使用的特定工件特征;
一个) 为了将工件固定在旋转焊接定位器的焊接转盘上,通常会使用带有定制设计的一块Chuck。在焊接定位器的实际应用案例中,这种Chuck的设计和生产彼此不同。
b) 因此,该产品也可以称为带有Chuck的焊接定位器。
考虑沿Z轴垂直方向的焊接转盘移动,此单桌顶焊接定位设备具有固定类型和抬高型焊接定位器;
一个) 这一系列通用焊接定位器具有广泛的负载能力。焊接定位设备的标准型号涵盖了从100公斤到50吨的范围,可以满足客户的多数应用需求。请检查下表,以获取HB系列单工作表焊接器的所有标准模型的技术参数;
b) 同时,还提供了焊接定位器的特殊装载能力。
就加载能力而言,这个单个工作表焊接定位器可以分为3组:
一个) 轻型焊接定位器(小于1吨),下一个产品部分;
b) 中值焊接定位器(1吨〜小于10吨);
C) 重型焊接定位器(10吨及以上)
我们将在下一节中分别介绍上述三组这些工业通用焊接定位器。
以下是与Chuck的HB系列工业通用旋转焊接定位器的标准模型的参数:
HB 系列单焊接转盘工业通用旋转焊接 卡盘的定位器 | |||||||||||||
模型 | HB1 | HB3 | HB6 | HB12 | HB20 | HB30 | HB50 | HB80 | HB100 | HB150 | HB200 | HB300 | HB500 |
加载(kg) | 100 | 300 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 |
旋转速度(RPM) | 0.1-1 | 0.2-2 | 0.1-1.1 | 0.1-1 | 0.1-1 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | 0.04-0.4 | 0.04-0.4 |
倾斜速度(RPM) | 2 | ≈0.9 | ≈0.8 | ≈0.5 | ≈0.4 | ≈0.3 | ≈0.2 | ≈0.14 | ≈0.14 | ≈0.14 | ≈0.14 | ≈0.10 | ≈0.10 |
工作室直径。 (毫米) | φ400 | φ600 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 |
最大限度。偏心(MM) | 100 | 150 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 |
最大限度。重力中心距离 (毫米) | 150 | 200 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 |
工作表的倾斜范围 | 0°-120° | ||||||||||||
旋转直径。 900毫米 | ≤600 | ≤1000 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 |
速度调整 | 旋转速度为VFD。 倾斜速度是恒定的(普通制动电机) 14 |
1) 这款HB系列焊接定位器是一种普遍应用的焊接定位设备,用于焊接不同的结构和大小的结构成员,管法和其他专门设计的工件;
2) 在谈论焊接定位器时,这种单个工作桌旋转焊接定位器是人们的第一个旋转焊接定位器:它代表了该产品焊接转盘产品组上的典型和标准设计。所有剩余的升级型号和特殊制作的焊接定位设备均来自该系列通用焊接定位器。
一个) 从机器车身结构的方面,可以将其归类为单焊接转盘焊接定位器,因为它具有一块工作桌。相对而言,有双桌顶部通用速度速度焊接定位器,我们将在后面的产品部分中介绍;
b) 单个可工作的旋转焊接定位器通常用于简短和中等长度的结构成员工件;
工作表可以是:
一个) 任一圆形:焊接定位器中最常使用的类型。请查看所附照片;
C) 或分支类型焊接定位器:这通常在重型焊接定位器,以便可以将焊接转盘本身的重量减少到焊接定位器中的最低水平;
d) 或其他任何特殊设计的焊接桌子,具体取决于旋转焊接定位器中使用的特定工件特征;
一个) 为了将工件固定在旋转焊接定位器的焊接转盘上,通常会使用带有定制设计的一块Chuck。在焊接定位器的实际应用案例中,这种Chuck的设计和生产彼此不同。
b) 因此,该产品也可以称为带有Chuck的焊接定位器。
考虑沿Z轴垂直方向的焊接转盘移动,此单桌顶焊接定位设备具有固定类型和抬高型焊接定位器;
一个) 这一系列通用焊接定位器具有广泛的负载能力。焊接定位设备的标准型号涵盖了从100公斤到50吨的范围,可以满足客户的多数应用需求。请检查下表,以获取HB系列单工作表焊接器的所有标准模型的技术参数;
b) 同时,还提供了焊接定位器的特殊装载能力。
就加载能力而言,这个单个工作表焊接定位器可以分为3组:
一个) 轻型焊接定位器(小于1吨),下一个产品部分;
b) 中值焊接定位器(1吨〜小于10吨);
C) 重型焊接定位器(10吨及以上)
我们将在下一节中分别介绍上述三组这些工业通用焊接定位器。
以下是与Chuck的HB系列工业通用旋转焊接定位器的标准模型的参数:
HB 系列单焊接转盘工业通用旋转焊接 卡盘的定位器 | |||||||||||||
模型 | HB1 | HB3 | HB6 | HB12 | HB20 | HB30 | HB50 | HB80 | HB100 | HB150 | HB200 | HB300 | HB500 |
加载(kg) | 100 | 300 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 |
旋转速度(RPM) | 0.1-1 | 0.2-2 | 0.1-1.1 | 0.1-1 | 0.1-1 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | 0.04-0.4 | 0.04-0.4 |
倾斜速度(RPM) | 2 | ≈0.9 | ≈0.8 | ≈0.5 | ≈0.4 | ≈0.3 | ≈0.2 | ≈0.14 | ≈0.14 | ≈0.14 | ≈0.14 | ≈0.10 | ≈0.10 |
工作室直径。 (毫米) | φ400 | φ600 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 |
最大限度。偏心(MM) | 100 | 150 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 |
最大限度。重力中心距离 (毫米) | 150 | 200 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 |
工作表的倾斜范围 | 0°-120° | ||||||||||||
旋转直径。 900毫米 | ≤600 | ≤1000 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 |
速度调整 | 旋转速度为VFD。 倾斜速度是恒定的(普通制动电机) 14 |
