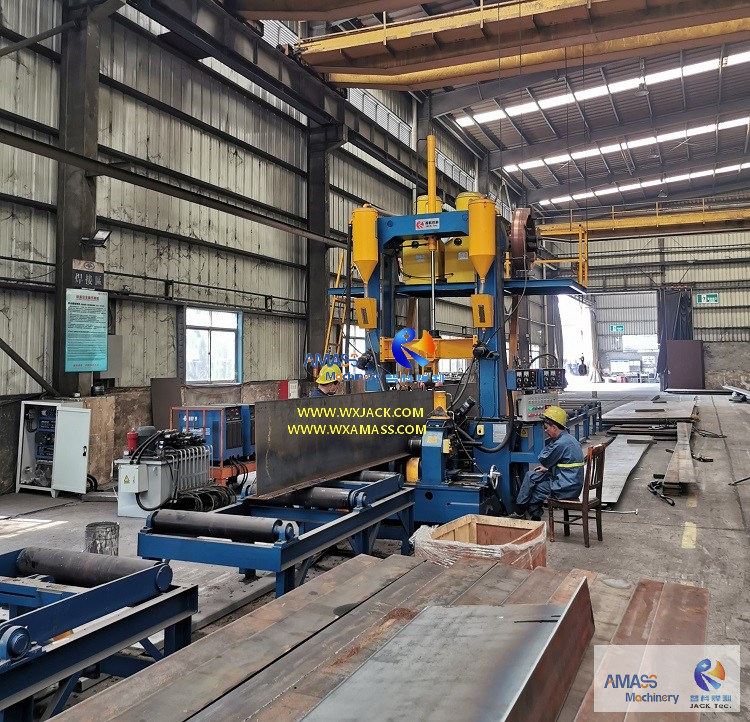

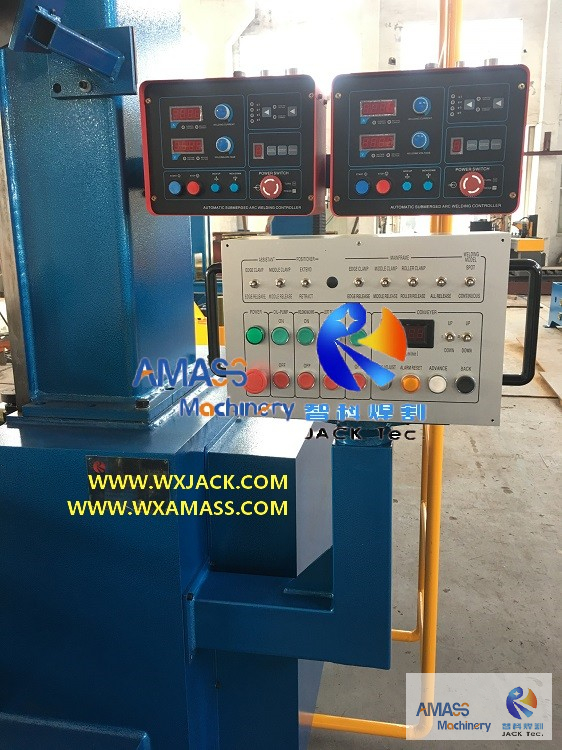

中型ZHJ8018 H型钢组焊矫一体机

一、ZHJ8018中型三合一H型钢组焊矫概述：

1）ZHJ8018是常规型号ZHJ系列H型钢组焊矫一体机中的中型产品，用于焊接腹板高度200~1800mm的T型钢/H型钢；

2）成品工件焊接H型钢其他规格与ZHJ8015型一体化H型钢焊接设备类似。

二、PHJ系列H型钢拼焊矫一体机与ZHJ系列H型钢组焊矫一体机的对比：

1）PHJ/ZHJ一体化H型钢焊接设备的成品工件：

a) ZHJ机型H型钢组焊矫：正如在产品页面：H型钢拼焊矫一体机中介绍，ZHJ系列H型钢组焊矫一体机专注于生产对称截面的焊接T型钢和H型钢；

b) PHJ型H型钢拼焊矫：PHJ系列H型钢拼焊矫一体机可生产对称和非对称两种截面的焊接T型钢、H型钢。如下图所示：

PHJ、ZHJ系列H型钢拼焊矫一体机的成品工件H型钢截面图：（图1）

2）PHJ和ZHJ系列H型钢组焊矫一体机的操作：

PHJ系列H型钢拼焊矫与ZHJ系列H型钢组焊矫的区别主要体现在组立这一步：

a) PHJ系列H型钢拼焊矫一体机，T型钢、H型钢的组立采用半自动方式进行：H型钢一侧为液压驱动，另一侧为手动调节;

b) ZHJ系列H型钢组焊矫一体机，H型钢的组立为两侧对称全自动进行；

3）PHJ系列H型钢拼焊矫与ZHJ系列H型钢组焊矫的结构及工作原理：

a) 两个系列一体化H型钢焊接设备的组立单元结构也有区别；

b) 相同单元：PHJ 和 ZHJ 型一H型钢拼焊矫一体机的焊接单元和矫正单元相同；

c) 具体来说，H型钢两侧翼板和腹板的定位：

PHJ系列H型钢拼焊矫一体机的组立、焊接、矫正单元：（图2）





a) 驱动：H型钢腹板组立辊一侧由液压缸驱动，另一侧通过手轮和丝杠手动调节；

b) 矫正辊传动：直接用液压缸完成；

c) 组立辊导向：组立辊的运动沿矩形导轨引导；

ZHJ系列H型钢组焊矫一体机的组立、焊接、矫正单元：（图3）

a) 驱动：H型钢腹板两侧组立辊均由液压缸同步驱动，通过机械轴连接在一起，机械轴安装在H型钢组焊矫机械主体的底部；

b) 组立辊的传动：链条、链轮；

c) 组立辊导向：导向套，内部为螺母和螺杆；

4）PHJ/ZHJ系列一体化H型钢焊接设备的制造成本及报价：

一般来说，ZHJ系列H型钢组焊矫的制造成本比PHJ系列H型钢拼焊矫低5~6%左右；

5）PHJ/ZHJH型钢拼焊矫一体机的运行成本及维护：

总体而言，PHJ系列和ZHJ系列H型钢组焊矫一体机处于相似水平，主要是电费和焊接耗材；

6）PHJ、ZHJ的H型钢组焊矫一体机市场分布：

a) 一般来说，在中国更多的客户更喜欢ZHJ系列H型钢组焊矫一体机；

b) 在海外市场，PHJ系列H型钢拼焊矫一体机占据更多份额。

三、中型ZHJ8018 model H型钢组焊矫一体机的技术参数：

以下是ZHJ8018 中型H型钢组焊矫的技术规格：

技术参数	ZHJ8018 中型H型钢组焊矫一体机 （H型钢拼焊矫一体机）
H型钢腹板高度	200∼1800 mm
H型钢腹板厚度	6∼32 mm
H型钢翼板宽度	150∼750 mm
H型钢翼板厚度	6 ∼ 40 mm
H型钢长度	3000∼15000 mm
组立/ 焊接/ 矫正   工作速度	200∼1200 mm/min.（VFD）
单次焊缝尺寸	8~ 12 mm
H型钢组焊矫外形尺寸L×W×H）	28m × 4m × 5.1m
