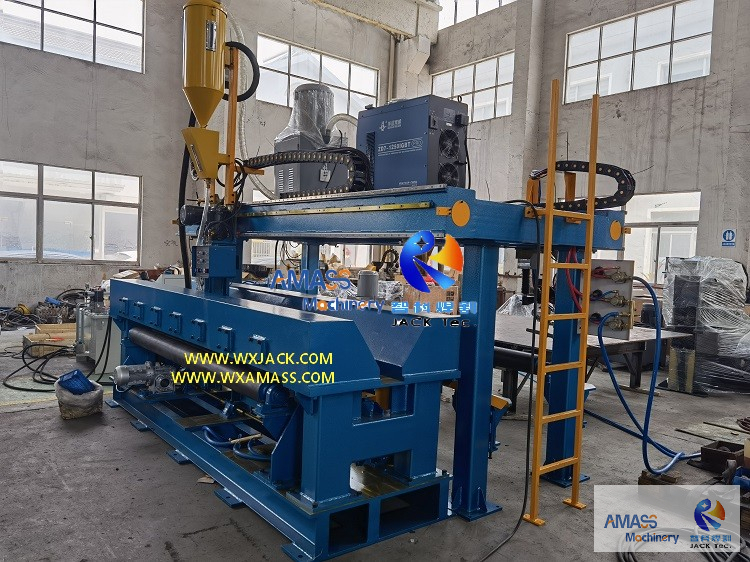

MP35平坦对接焊接机的主框架看起来像什么?它在第一张照片中显示。
1) MP35是中间板接头焊接机。 “ 35”的含义为“ 3500mm”,这是可以与该设备进行焊接的金属板的最大宽度;
2) MP系列平板扁平焊接机不仅可以用于较大的板2或更多未使用的板,还可以用于“浪费使用”的目的:任何较小或较短或更短或较短的剩余材料裁剪机可以在该板平坦的臀部焊接机中焊接到较大且更长的盘子供使用中。
一个) 正如其产品名称所暗示的那样,MP系列板接头焊接机的主体具有固定的龙门结构。第一张照片是在龙门平台的对接焊接侧拍摄的。您可以发现有一个常规型焊接工作台,这是发生完全穿透焊接(通过枪托熔化)发生的地方;
b) 在MP系列板对接接头焊接机期间,焊接工作台的高度适合操作员观察。焊接工作台具有V型开口,焊接火炬向下延伸至V型开口,并一直向下延伸到两个金属板的关节表面。
一个) 您可能想知道的下一个问题是,这两块金属板在哪里定位,在这台平坦的枪托焊接机中如何固定焊接?
b) 答案在于第二张照片:焊接工作台未上漆的左侧(第一张照片在右侧---以相同的参考进行比较),也要在距离较近;以及第三张照片,它反映了这款板接头焊接机中生动的锯(淹没电弧焊接)的对接焊接过程:有2个阵列的压块,它们分布在焊接工作台的内部,并在焊接工作台的内部进行。以300mm 〜350mm的间隔为一对的另一对形式。这些块是由液压驱动的,在板对接焊接接头机的工作过程中,执行将两块金属板紧紧按接头的任务;
C) 每个压块都是用一块油缸驱动的,该油缸水平安装在梯形 - 交叉截面的全长盖上。在第一张照片中,您可以在全长盖的侧面外侧识别这些排油缸的平方架板。这款工件的设计夹在该板平坦的对接焊接机中有点类似于XBJ系列边缘铣床;
一个) 铜垫在确保该板接头焊接机中成功完成对接焊接方面发挥关键作用。它的外观请检查第四张照片。您会发现铜垫每一行的孔中都有一个螺丝型。这是为了到达冷却水管。
b) 在MP系列平坦对接焊接机中,铜垫有助于通过完全穿透焊接接缝来快速速度强大的熔体形成,将焊接电路与接地电缆一起构建,并消除大量的大量热量在大电流焊接过程中产生的热量;
C) 考虑到原材料的差异(关节金属板),在MP系列板平板焊接机中,铜垫的形式为向上的高程类型,由一组蠕虫齿轮降低器驱动。
请检查产品部分“MP40高质量平板式臀部焊接机”
成品对接焊接接缝在MP系列板平板式臀部焊接机中,请检查6Th照片。
以下是MP35板对接接头焊接机的技术参数:
不。 | 范围 | 龙门型熔体穿过mp35板 平坦的臀部焊接机 (板接头焊接机) |
1 | 合适的最大关节屁股的长度 焊接接缝 (金属板的最大宽度) 联合的 | 3500毫米 |
2 | 适用的金属板厚度 和材料 | 厚度:锯6〜40mm,CO 2〜6mm2焊接 材料:低碳钢, 不锈钢或艾尔合金 |
3 | 金属板焊接厚度 不焊接凹槽制作 | 6〜15毫米 |
4 | 可选的焊接凹槽制造 目的三重切割速度 | 在100〜800mm/min之内进行无步调整。 A.C.逆变器 |
5 | 通过技术融化 对接焊接速度 | 在200〜1000mm/min之内进行无阶段调整。 A.C.逆变器 |
6 | 板喂养速度 | 2500毫米/分钟。 |
7 | 焊接风格 | 通过完全渗透焊接浸入弧形焊接融化 / gmaw对接焊接 |
8 | 单件工件长度 关节之前 | 9000〜15000毫米(可以是特殊的) |
