二合一功能 MP25 钢板接头焊接机

第一张照片中的MP25钢板平接对焊机是在无锡智科组装车间拍摄，反应的是这台拼板机的火焰三割炬切割侧拍摄的。

1、MP系列钢板拼接焊接机的两个主要功能：

a）MP系列板钢板拼接焊接机具有两个主要功能：一项是通过焊接两块金属板的焊接的主要任务；第二个是三张照片，如第一张照片所示，用于在钢板平接接头前的金属板的边缘上加工焊接坡口，以获得焊接接缝形成的理想条件；

b）这是当今行业中制造设备的发展趋势之一，一台机器集成了最初具有不同设备的几个功能，用于交付成品。另一个类似的产品是PHJ、ZHJ 系列H型钢三合一拼焊机一体机。这种设计具有成本效益的好处：节省机器投资、运营周期时间、占地面积、去掉中转设备等。

2、MP系列拼板机中的火焰三割炬切割单元：

1） 拼板机火焰三割炬的工作方式：

a）在CNC-CG系列火焰三割炬切割机中，龙门梁沿着导轨行驶，金属板仍保持在切割平台上；

b）在MP系列钢板接头焊接机中，龙门平台是固定的类型，三割炬切割火炬以可调节速度沿其导轨行驶，以进行火焰三割炬三切割。三割炬切割速度可以通过拼板机的速度旋钮进行调整，并通过交流变频器控制在100〜800 mm/min的范围内。

2）拼板机的火焰三割炬切割速度控制：

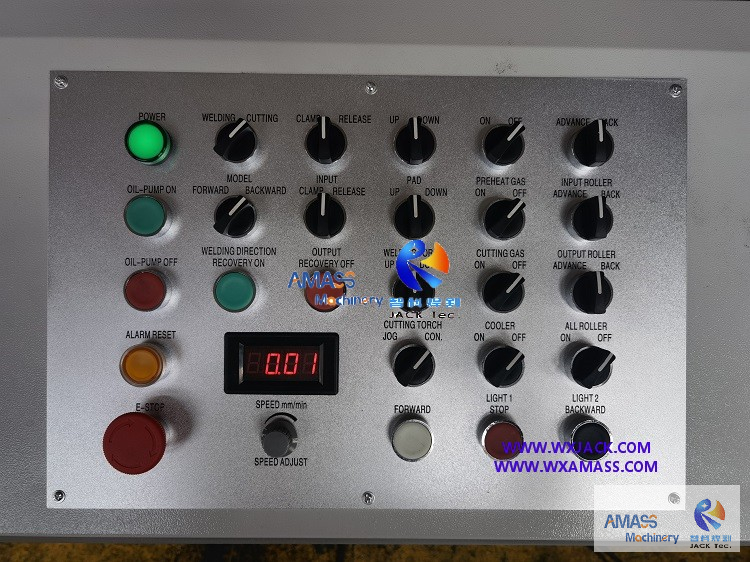

附图第二张照片显示了MP系列钢板拼接焊接机的操作面板。您可以看到操作面板上的数显表和调速旋钮。在MP系列钢板拼接焊接机中，火焰三割炬切割和单面焊双面成型焊接的工作速度均由交流变频器（两个单独的）控制，以相同的数字显示屏显示，并用同一个转动旋钮转动。因为在拼板机工作的任一时刻，只有一个功能起作用；

3）钢板平接对焊机中火焰三割炬的运动方式：

与钢板对接焊的焊枪系统相同，在MP系列钢板平接对焊机中，三割炬火焰切割系统具有三维自由度：

a）基于拼板机中金属板的厚度，向上和向下的电动机驱动（恒定速度）加上手动交叉滑动；

b）沿拼板机门架平台的导轨，向左和向右（交流变频速度控制），以实现此钢板接头焊接机中的焊接坡口加工过程；

c）火焰三割炬割枪向前和向后进行手动调整，以使割枪在拼板机中金属板的切削刃处直接进行；

4） 钢板接头焊接机中火焰切割燃气管的走线：

在MP系列钢板接头焊接机中，有三路用于火焰三割炬切割的气管：蓝色预热氧；蓝色切氧；红色切割气体：乙炔或丙烷；

5） 钢板接头焊接机中火焰三割炬的切割效果：参见附图第三张照片。

3、在MP系列钢板接头焊接机中 无锡智科专利：全熔深单面焊双面成型 焊接技术 ：

1）在MP系列钢板拼接焊接机中，金属板的对接焊接是通过全熔深焊接完成：单面焊双面成型。焊枪控制系统和铜垫焊接接缝，参见附图第4和5张照片；

2）在MP系列钢板拼接焊接机中，V形槽工作台用作工件（金属板）固定装置，用于通过液压缸紧密压制金属板，这些缸体安装在两个侧面盖内的水平方向中；

3） 在拼板机全熔深单面焊双面成型的焊枪控制系统中，有埋弧焊焊剂输送、回收管、焊丝输送管；

4、MP25 钢板拼接焊接机的技术参数：

以下是两个MP25 钢板平接对焊机的技术参数：
