HYJ系列常规机械自动H型钢法兰校直机

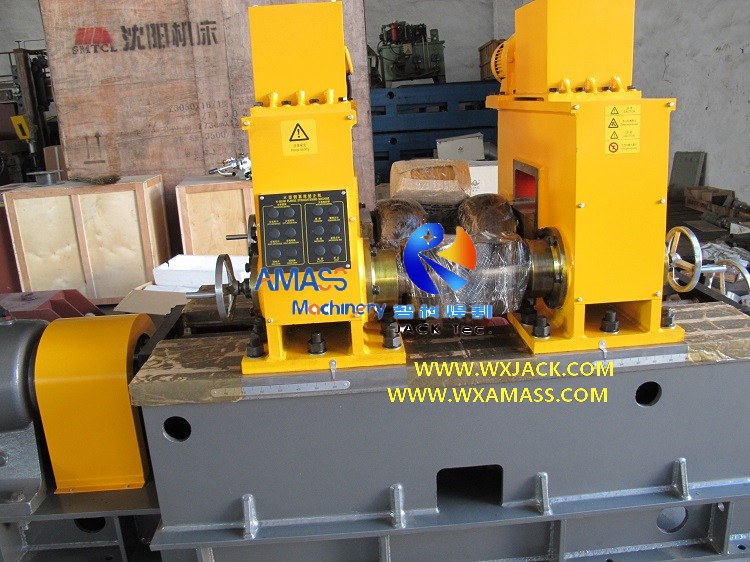

HYJ系列机械H光束拉直设备在钢结构行业中具有广泛的应用。随附的照片显示了它在客户站点的使用，以及Wuxi Jack的批处理生产。

1。    HYJ系列机械H光束脱型机的范围:

1）     该产品是指机械驱动自动I梁法兰矫直机的子类别（I梁具有与H光束相同的含义），包括HYJ-40和HYJ-800标准型号，以及其他定制的产品；

2）     在应用H光束法兰直线直接机时H横梁浸没弧焊机，这种类型的产品占60％〜70％的使用率。这就是给它命名的常规H梁法兰直型机的名称的原因。

2。    使用HYJ系列机械H光束脱型机:

1）     HYJ系列机械H光束法兰直线直线机利用“三个点在T形腔中强调”的理论，并使用A.C.电机作为驱动力，以及三块拉直滚筒作为其执行元素，将其拉直向上弯曲变形的焊接h梁的法兰；

2）     几乎所有自动H光束生产线采用HYJ系列机械I梁矫直机，即HYJ-40或HYJ-800；

3）     该产品还可以在半自动H束生产线上工作，也可以作为自动I梁法兰型机器的单个设备；

3。    HYJ系列机械H光束矫直机的拉直原理:

请检查草图如下：



1）     机械H光束矫直设备具有与中税YTJ40和YTJ-50相似的拉直过程。有关详细信息，请检查产品的介绍垂直位置ytj40液压I梁法兰矫直机;

2）     HYJ系列机械H光束拉直机和YTJ系列液压类型之间的唯一区别是，在两块顶脱辊辊上驱动电源是电动机还原器，而不是通过油缸的液压站，例如液压H梁法兰拉直机。

4。    HYJ系列机械H梁法兰直型机的拉直能力:

1）     对于HYJ系列机械I梁法兰直型机，其对Q235（拉伸强度370〜510MPA）的拉直厚度的极限为40mm；

2）     对于16MN的材料，拉直速度为Q235-A相同厚度的70％。

5。    HYJ系列机械H机械H梁矫直机的大小:

以下是主体的草图和HYJ系列自动机械H光束伸直机的传送带：



1）     HYJ-800和HYJ-40机械H梁伸直设备的机器尺寸约为3.5m l x 1.1m w x 1.7m h;

2）     HYJ机械I光束矫直机的标准配置包括10m长度输入和输出输送机。客户还可以自己准备传送带，将其从H梁法兰拉直机的供应范围排除在外；

3）     标准型号HYJ H梁伸直机的重量约为7〜8吨；

4）     HYJ机械H机械H梁伸直机的钢辊：

一个）     对于在HYJ-800 h梁伸直机中拉直的工件（H光束），允许的最小的Web高度为350mm；

b）     如果Web高度在160〜300mm的范围内，并且法兰厚度≤14mm，则将在H梁矫直机中使用助手拉直滚筒：一组助手拉直滚筒作为交付准备。

6。    HYJ系列机械H光束脱型机的操作:

1）     HYJ系列的操作面板机械H梁法兰直线直线机的操作与中型液压I梁直线直线型YTJ-50和YTJ-40相似。请在出口到俄罗斯的机器面板上检查下面：

2）     机械H梁直线直接脱矫正机的操作面板与液压IS，机械类型无法控制液压油泵。

7。    HYJ系列的技术参数机械H光束脱型机:

以下是此HYJ系列机械自动H光束矫直设备的规格（I梁法兰直型机）：

范围	规格	笔记
模型	HYJ系列常规 自动机械 H梁法兰 拉直机
拉直力量	机械的 电动机还原器
h光束 材料	Q235	抗拉强度 370〜510MPA
法兰厚度（S）（mm）	6〜40	特殊制造的可用
法兰宽度（b）（mm）	200〜800
网络厚度（a）（mm）	≤40
网络高度（h）（mm）	200〜1500
h束长（mm）	4000〜12000
拉直速度（mm/min）	≈9000/ 17000
主电动机（KW）	7.5/ 22
电源	3P 380V 中国	可以在 顾客
