1- Edge Milling Machine- DX1520

Wuxi Jack的标准型号梁端面部研磨机是最广泛的客户应用程序!

“标准型号梁端面部研磨机”上的导航栏

Wuxi Jack Beam End Face Milling Machine可以为客户做什么?

1.光束端面铣床的功能:

1)梁端面部铣床抛光结构成员的端面,部分钢,管道和任何其他类型的横截面工作部件,去除锈层,外国粒子以及工件末端的任何偏转,使其光滑,光滑干净;
2)在光束端面部研磨机中的末端脸部抛光后,可以在接头连接,组装或绘画的后续步骤中应用工作部件;
3)传统上,光束端面铣床用于端面横截面工件,例如H梁,盒子梁,横梁等。从此页面的上面横幅上看;
fig1边缘铣床
4)在过去的几年中,随着CNC控制梁端面部铣床的引入,由Wuxi Jack开创了,任何特殊形状的工件,包括圆形管,管,法兰…也可以以高效率和卓越的质量加工。这一大大扩展了DX系列梁端面向机器的应用领域。
FIG2边缘铣床

2.标准型号的范围横梁端面铣床及其重要性:

1)在销售量和应用范围方面,这范围的梁端面部研磨机在整个产品家族中占有最大的份额。它也是产品束端机器本身的起源,使用历史记录最长:机器的所有剩余类型:重型,大规模,CNC控制,铣削和面向中心……都是根据标准模型开发的光束端面铣削机器;
2)垂直末端朝向等于1500mm的垂直端端,并且可以将其分类为梁端面部研磨机的标准型号。最常选择的型号是DX15XX和DX12XX,这意味着机器的垂直冲程分别为1500mm和1200mm。梁端机器的最小型号是DX08XX,垂直行程最大,为800mm;
3)在“产品页面”梁端面铣削机器”我们提到,除标准型号外,Wuxi Jack在设计和生产梁端机器的其他分支方面还领先优势,包括中型和重型光束端面部研磨机, 和CNC控制梁端面部研磨机等等,简而言之,Wuxi Jack是该行业的领先供应商,包括市场份额,技术优势和为客户提供的全部产品模型。

Wuxi Jack生产的各种标准型号和其他梁端面部研磨机的范围

配备了梁端面部铣床的高功率铣削头

Wuxi Jack End Faceing Machine制造的成品端面

1 Edge Milling Machine - 100_8615
2 Edge Milling Machine 1
3 Edge Milling Machine 99- BF1515 14
4 Edge Milling Machine - 100_8807
5 Edge Milling Machine - 20130613_152205
6 Edge Milling Machine - IMG_20150325_105713
7 Edge Milling Machine- 20140706_134454
8 Edge Milling Machine- 100_8611

Wuxi Jack Beam End Face Milling Machine的技术优势

1. DX系列梁端面部研磨机是Wuxi Jack的优势产物。在过去的几十年中,我们以全面的方式建立了自己的领先边缘:性能,技术,过程技术,操作,广泛范围等。

2.对于Wuxi Jack Beam End Faceing Machine的这些优势,请检查下面的产品页面中的相应段:

1)梁端面铣削机器:液压驱动工件夹紧系统, 和高精度线性指南;
2)特殊尺寸的梁端面部研磨机:开发重型光束端朝向机器的领导能力;
3)CNC控制梁端面部研磨机:tCNC控制管道梁端面部研磨机的开发中的Aking铅, 和角端面向.

高功率和易于操作的铣削头以及其在Wuxi Jack Beam端面部铣床中的消耗品

现在,Wuxi Jack Beam端面向机器中的铣削头的核心工作单元:

1. Wuxi Jack Beam End Face Milling Machine在Wuxi Jack Beam中的高功率:

1)Wuxi Jack Beam End Face磨机的标准配置的7.5kW铣头,以及9.3kW或11kW的设备的特殊应用和重型型号。相应地,您知道竞争对手在竞争对手中铣削的动力是什么功能制造的横梁端面铣床?它是5.5kW;
2和,铣削头更高功率的好点是梁端机器的性能?---铣削头功率更高,将提高一次性中风的切割深度,并且梁端面部面部铣床的最终面效率至少可以提高20%;

2.用户友好的主轴革命速度控制Wuxi Jack Beam End Face Milling Machine:

1)Wuxi Jack Beam End Face Milling Machine的另一个优点是,您可以从1英石和2nd照片图片,铣削头主轴的旋转速度变化很容易方便:铣削头的盖子上有操作水平,分别在铣削头的侧面手轮;
2)在梁端面部研磨机的工作期间,要为纺锤旋转的速度变化,您只需要转动手轮并将杆拉到下一级即可;相比之下,竞争对手铣削的旋转RPM的变化是艰苦的:您需要揭开铣削头,并手动更换齿轮;

3. Wuxi Jack Beam End机器的铣削头的消耗品面刀片:

1)Facer Blade是安装在铣削头上的消耗品,它决定了面向质量的最终质量,并且横梁端面面部铣床的运行成本很大;
2)您可以从中找到3和4Th相片,Wuxi Jack Beam End机器的脸部叶片具有标准规格和尺寸,在全球任何国家和地区的市场上都在国际上使用;
3)适合并从机器上取出面部刀片也很方便,可以快速更换;
4)正确使用的脸刀片在工作中持久耐用,从而大大降低了光束端面部铣床的可变成本;
4.是否想了解有关Wuxi Jack Beam端面部铣床中采用的铣头的更多信息?请检查标准型号DX1215DX1540H光束端面铣床。

Wuxi Jack Beam End Face Milling Machine的工作视频

评论:除了6个视频之外,有关Wuxi Jack Standard Models Beam End Face Milling Machine的更多运行视频,请访问以下页面:光束端面磨机的视频

横梁端面向工作在Wuxi Jack DX1515中出口到韩国

h光束端面朝,CNC屏幕,液压驱动工件夹紧系统,在Wuxi Jack DX1540的工作地点

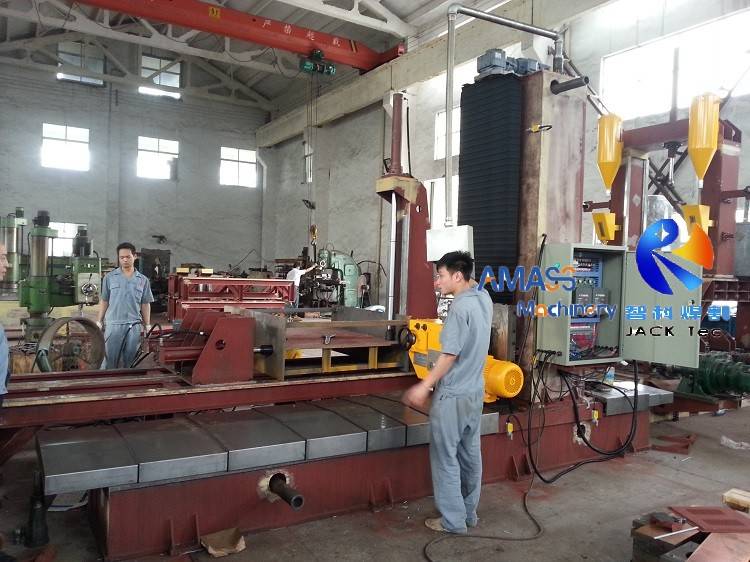

工厂调试在Wuxi Jack设施的光束端朝向机器中

最终面对2m高度盒梁带有Wuxi Jack Beam端面部研磨机

h光束结束过程, 和铣削头闭合,在Wuxi Jack Beam End Face Milling Machine中

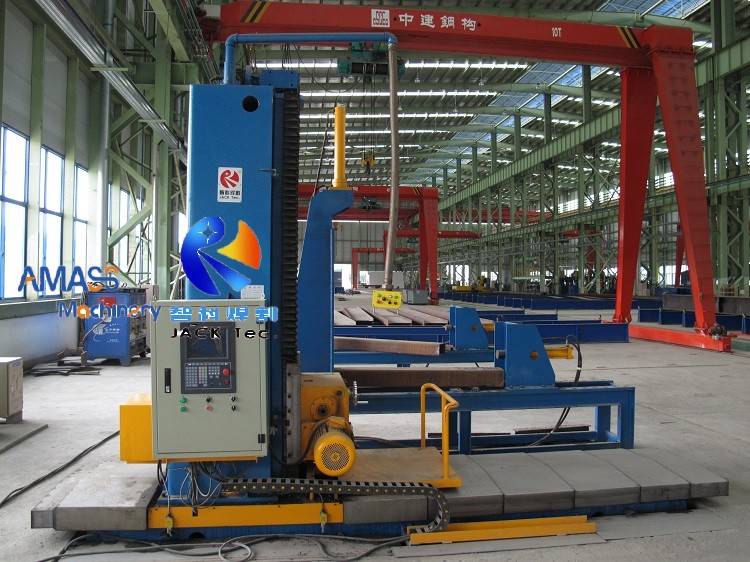

H光束端面向Wuxi Jack DX1520CNC控制梁端面铣削机器

Wuxi Jack Beam End Face Milling Machine的类别

梁端面部铣床上的分类通常基于设备中要加工的工作零件的类型和尺寸:

1.标准尺寸和型号梁端机器的机器,覆盖1200mm至1500mm的垂直铣削行程。接下来我们将讨论它;

2.特殊尺寸梁端机器的覆盖轻松的工作(垂直铣削中风为1000mm及更少);和...一起中型和重型(2000mm及以上的垂直铣削中风);
3.CNC控制梁端面部研磨机,或管道末端铣床;
4。结构成员铣削和面向中心,这是各种模型的光束端朝向机器的复合体。

在这里,我们将在第一个项目上进行关键介绍:梁端面铣削机器。有关从第二到第4个项目的其余产品类型的详细介绍,请检查产品页面的“梁端面铣削机器“, 和 ”梁端面部研磨机的特殊型号“, 和 ”CNC控制和管道梁端面部研磨机”。

“梁端面部铣床类型”的导航栏

2.中型大型梁端面部研磨机

更多 »

该产品范围的示例模型:DX3030, 和铸造基础床DX3030梁端朝向机器;

中型大尺寸梁端面部铣床的技术参数:

垂直端面向
梁端朝向机器
2000〜3500毫米
水平端面向速度 150〜800 mm/min。 逆变器控制
闲置的端速度
运输
1200毫米/分钟。 变速速度
垂直端面向速度 150〜800 mm/min。 逆变器控制
水平电动机的力量
梁端机器
3 kW 可变的频率电动机
垂直电动机的功率 4 kW
磨牙指南
水平和垂直
方向
重型精确线性指南,
组装到机器底床上,
柱子
标准铣削头力
梁端面的模型
铣床
7.5 kW
液压工件夹紧
Rack
1组 常规或特殊的工作表

1.标准型号轻型中型梁端面部研磨机

更多 »

1.标准型号的分类和定义光束端面铣削机器:

1)垂直末端面向范围从800mm到2000mm(不包括2000mm)的横梁端面向机器被划分为轻型中型横梁端面部铣床,相应的型号来自DX08XXDX20XX(不包括DX20XX);
2)横梁端面部研磨机范围是最早开发的设备型号,并且具有最广泛的应用范围,尤其是对于钢结构行业客户。这就是这组产品被称为标准型号梁端面部研磨机;
3)两个最常见的模型是DX15XXDX12XX, 尤其DX1215,DX1520DX1530梁端面铣削机器;
4)小型型号的负责是DX0820,DX1010, 和DX1015梁端面铣削机器;
5)该范围的梁端面部研磨机是最显着的功能,操作员在车间地面上的机器上作品。或者,换句话说,梁端机器的操作平台固定在垂直柱的底部位置,操作员站在车间地板上,以管理梁端面部铣床的操作;请检查Lefthand 2nd照片;
6)标准模型的另一个功能是光束端面铣床,是,液压工件夹是运行设备的必不可少的。而且,这种尺寸的梁端面铣床看到了最大的工件夹具设计。如果您有兴趣,请检查博客“在梁端面部研磨机中找到最适用的工件固定装置”。

2.标准型号的技术参数光束端面部研磨机:

垂直端面向
梁端面向
机器
800〜2,000毫米 不包括2000毫米
末端的工作速度
水平方向铣削
150〜800
mm/min。
逆变器控制
空闲运行速度
铣削马车
水平和垂直方式
1200毫米/分钟。 恒定速度
末端的工作速度
在垂直方向铣削
150〜800
mm/min。
逆变器控制
水平驱动力
梁端的电动机朝向
机器
2.2 kW 可变的频率电动机
垂直电动机的功率 3 kW
磨牙指南
水平和垂直
梁端面的方向
铣床
重型精确的线性指南,组装
到机器底床和柱上
铣头的力量 7.5 kW
液压工件
夹紧架
1组 常规或特殊的工作表

3.大型重型梁端面部研磨机

更多 »

该产品范围的示例模型:DX4080DX6080重型光束端面部研磨机;

大尺寸重型光束端面部研磨机的技术参数:

垂直端面向
梁端机器
4,000〜6,000毫米
水平的最终面向速度
方法
150〜800 mm/min。 逆变器控制
闲置的行进速度
水平的马车
和垂直方向
1200毫米/分钟。 恒定速度
垂直端面部研磨速度 150〜800 mm/min。
固定或变量
逆变器控制
水平驾驶电动机
梁端面铣削机器
4 kW 可变的频率电动机
垂直电动机的功率 5.5 kW
铣削指南
水平和垂直方向
重型精确的线性指南,组装到机器底床和柱上
沉重的铣削头的力量
占空比端面部铣削
机器
7.5 / 9.3 / 11 kW

4. CNC控制梁端面部研磨机

更多 »

数值控制产品的示例模型:CNC DX1520, 和CNC DX3030管道和 /或CNC控制梁端面铣床。

CNC控制光束端面部研磨机的技术参数:

CNC控制系统
梁端面向
机器
北京起点SF 2100C
上海风格F 2300/2400/2500
垂直末端面向
梁端的笔触
面对机器
800〜3500毫米
最终面对工作
水平速度
100〜800 mm/min。 伺服驱动器,
CNC控制
闲置的端速度
水平的托架
和垂直方向
1400毫米/分钟。 固定速度
工作速度
垂直方向
端面部铣削
100〜800 mm/min。 伺服驱动器,
CNC控制
水平驱动力
马达
1.5 kW 伺服电机
垂直驱动力
马达
2 kW 伺服电机
终端指南
在水平和
垂直方式
重型精确的线性指南,组装
到机器底床和柱上
铣头的力量 7.5 kW
液压驱动
工件夹紧
单位
1组,常规或特殊制作的工作台

5.焊接结构成员铣削和面向中心

更多 »

由于其特殊的制作,该产品没有共同的技术参数。
如果您有兴趣,请检查其中一个Wuxi Jack Milling和面向白俄罗斯的中心,由两组特殊制造的DX1540梁端面部研磨机组成。

标准型号的应用范围和相关设备,光束端面部研磨机

1.梁端机器的大多数标准规格都应用于钢结构工业,在线末端部署,用于抛光成品钢结构成员。最大的三种类型是H光束生产线, 和盒束生产线, 和T束生产线,以及个人设备H梁制造机;


2.您可以从照片中找到,该产品也可以用作管道端面铣床,应用于管道生产设施,遵循的设备运行焊接旋转器, 和焊接操纵器, 和CNC管道切割机, 和焊接中心;


3。边缘铣床使用与DX系列梁端面部研磨机相同的铣削头进行加工作业,但对于不同类型的工件,具有不同的结构和工作原理。

梁端面铣削机器
01

CNC控制梁端面部研磨机
02

CNC控制梁端面部研磨机
03
