钢结构生产DX1215 H型钢端面铣床

    在第一张照片中，操作员正在为车间安装一套DX1215 h梁末端铣床的工件固定台。

1。     DX1215小时的背景和目的，钢制结构工件的光束端面部铣削设备:

1）       与DX1520相同，DX1215是另一个经常选择的小型和中大小的H光束端面向设备，尤其是在机器发展的早期，DX1215的销量最大。 DX1215梁末端铣床的最大工件高度可用于末端。

2）       近年来，DX1520逐渐取代了DX1215，成为DX系列I Beam End Face Face Milling Equipment中的第一销售型号。原因是：1.5m高度工件（H光束/ I光束）采用钢结构使用的原材料大小的主流。因此，DX1520通常被用作线路加工设备的末端HB1500 h光束生产线（该领域最受欢迎的模型）；

3）       如今，DX1215 I光束末端铣床主要用于在中小型钢结构成员或工作1200盒梁生产线.

2。     DX1215小时的技术大纲:

1）       铣削头：

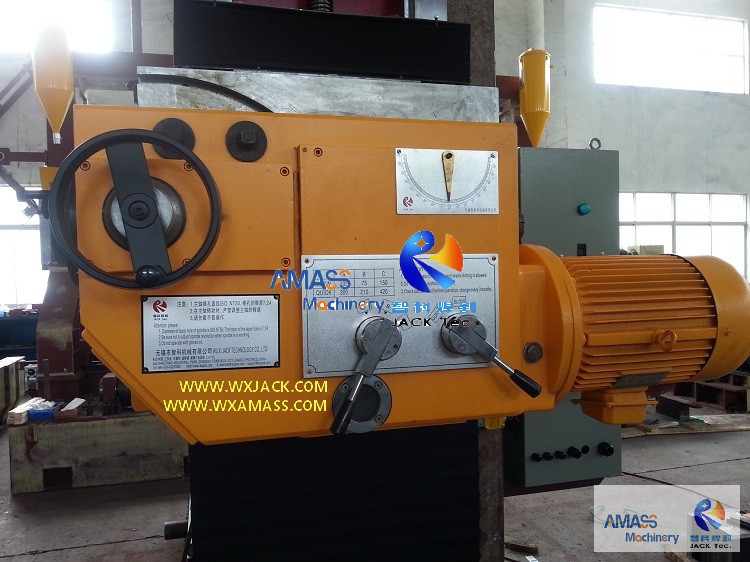

一个）       请检查2^nd照片。端面是H光束端铣床中的执行机构，在工件的直垂直平面上执行最终作业---这是DX系列I Beam端面部研磨设备和XBJ系列边缘铣床。边缘铣床是用于在金属板边缘的X/Y/Y/K/V斜角上倾斜。

b）       另一方面，在DX系列I光束端面向设备中，铣头可以沿弧形痕量T槽的整合旋转0°〜45°，以使倒角在工件的顶部。请检查3^路照片。这种调整是通过磨房头安装板靠在铣削头安装板上进行的。从3可以看出^路照片，在铣削头的前盖上有角度显示尺子，表明其实际的倾斜角度。铣削头是由行业著名专业生产商生产的。

2）       工作速度控制：

在H梁端面部研磨设备的工作期间，水平和垂直方向的端面铣削速度可在100〜800mm/min的范围内以可变的频率驱动方式调节。请检查4^Th在机器的操作面板上拍摄的照片：有2组数字显示表，用于分别指示水平和垂直方向的实时端速度。请在I光束末端铣床中查看有关速度控制过程的随附视频；

3）旅行指南:

在所有DX系列H光束端面向设备的模型中，最终铣削作业的水平和垂直运动都以重型精确的线性导速进行指导，它们以可拆卸的方式组装到机床和柱上，而不是焊接方式，而不是焊接方式确保机器工作的负载能力和准确性；

4）操作：

在DX系列上的操作H束端铣床是通过操作吊坠，如4所示^Th照片。它是从垂直柱顶部悬垂的，可以用手动360°旋转，在任何位置上闭合，用于操作员的工作。操作员可以轻松地操作H光束端面向设备，并同时观察端面铣削工作；

5）工件位置：

5^Th照片显示了中小型型号H光束末端铣床中的工件固定表的常见设计。根据工件的大小和结构，可以个性化裁缝，作为第一张照片中的裁缝。

3。     技术参数:

以下是DX1215 h的参数，光束端面部研磨设备：
