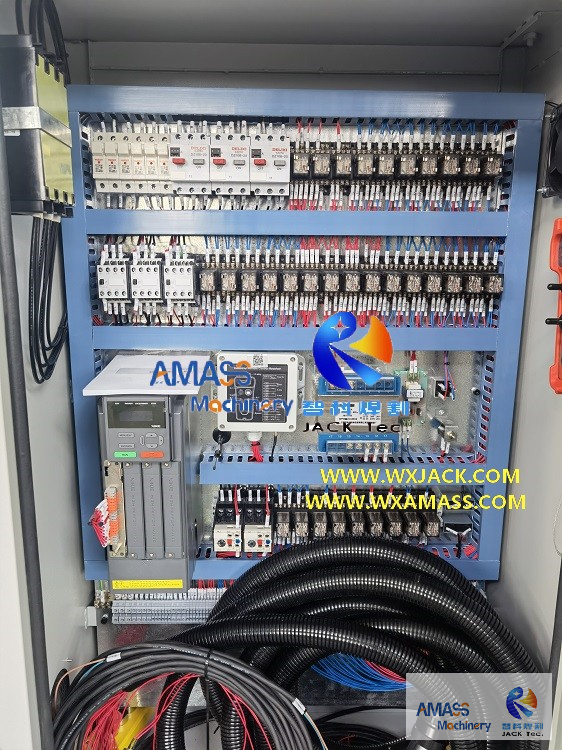

工件一次通过式立式H型钢拼焊矫一体机

A、PHJ、ZHJ系列立式工字钢拼焊矫一体机及其工作方式：

“立式H型钢拼焊矫一体机”一词形象地描述了PHJ型、ZHJ系列H型钢生产设备的工作方式：

1、自动运行H型钢组焊矫一体机，工件从输入端的长条板原材料，到焊接H型钢，工件一次穿过H型钢拼焊矫一体机，即可完成T型钢、H型钢的组立焊接矫正。 PHJ、ZHJ H型钢拼焊矫一体机输出侧的完成工件；

1）无锡智科 PHJ、ZHJ H型钢拼焊矫一体机输入辊道：第2块翼板及在制品T型钢：（图1）

2）无锡智科PHJ、ZHJ系列H型钢组焊矫一体机输出辊道：焊接完成的直立H型钢：（图2）

2、以上两张照片展示了为什么我们将 PHJ 和 ZHJ 系列H型钢拼焊矫一体机的工作方式：工件是如何、在工作部件的什么位置进行操作的。

B、H型钢生产线PHJ、ZHJ H型钢拼焊矫一体机的工艺技术及H型钢生产设备更新：

一、传统H型钢生产线中，生产焊接H型钢的工艺路线及所需厂房空间：

1）H型钢生产线以高度自动化的流水作业方式生产焊接H型钢、T型钢，以可控、预期的方式生产大批量的成品钢结构件。这就是H型钢生产线二十多年来得到如此广泛应用的原因；

2）H型钢生产线中，焊接H型钢的步骤及相应H型钢生产设备：

a) H型钢组立加CO₂气体保护焊——H型钢组立机；

b) 埋弧焊—— H型钢龙门焊；

c) 翼板矫正——H型钢矫正机；

d) H型钢生产线上述3个工位之间的WIP（在制品）工件的转移——钢结构翻转设备；

3）H型钢生产线从上线到下线卸料的总吞吐时间较长；

4）此外，H型钢生产线的安装需要相当大的车间面积，从至少2,400平方米（100m长×24m跨度）到理想水平的4,800平方米（200m长×24m跨度），这极大地影响了很多钢结构行业打算投资H型钢生产线的客户；

5）无锡智科出口俄罗斯的重型自动化H型钢生产线：（图3）

6）以上分析解释了促使无锡智科为客户开发PHJ、ZHJ系列新产品H型钢拼焊矫一体机的动力；

2、PHJ、ZHJH型钢组焊矫一体机的工作原理及占地面积：

1）问题是，生产焊接H型钢，是否可以将原来的3个步骤（组立定位焊/埋弧焊/矫正）整合为1次操作，从而消除内部在制品转移？

2）答案是肯定的。这就是PHJ、ZHJ系列H型钢拼焊矫一体机的核心开发理念，简单明了地表明了其工作原理：

3）无锡智科PHJ、ZHJH型钢拼焊矫一体机的中心工作区，图中从下到上：组立、焊接、矫正：（图4）

4) 所以，我们可以想象，从图形角度来看，使用PHJ和ZHJ系列H型钢组焊矫一体机相当于将一条线（H型钢生产线）压缩成一个单独的点（工字钢拼焊矫一体机） ;

5）相应地，安装PHJ、ZHJ H型钢拼焊矫一体机所需场地面积仅为100~104 m2（长24m×宽4m），较H型钢生产线最低水平2400 m2有所减少。前面提到的，最大限度地减轻了钢结构客户的经济负担。

C、PHJ and ZHJ 系列三合一H型钢拼焊矫一体机的技术参数：

以下式PHJ 和ZHJ 系列工字钢拼焊矫一体机的技术规格：

技术参数	PHJ15	PHJ18	PHJ20	ZHJ8015	ZHJ8018	ZHJ8020
	H型钢拼焊矫一体机 (H型钢组焊矫一体机)
H型钢腹板高度	200∼ 1500 mm	200∼ 1800 mm	200∼ 2000 mm	200∼ 1500 mm	200∼ 1800 mm	200∼2000mm
H型钢腹板厚度	5∼30 mm			6∼32 mm
H型钢翼板宽度	200∼800 mm			150∼750 mm
H型钢截面类型	对称、非对称式			仅 对称式
组立方式	半自动：一侧液压缸驱动，一侧丝杆传动			自动：两侧液压缸驱动
H型钢翼板厚度	6 ∼ 40 mm
H型钢长度	3000 ∼ 15000 mm
单道焊缝高度	8 ~ 12 mm
	200∼1200 mm/min.（VFD）
H型钢拼焊矫一体机尺寸（L×W×H）	28m × 4m × 4.6m	28m × 4m × 4.9m	28m × 4m × 5.1m	28m × 4m × 4.2m	28m × 4m × 4.5m	28m × 4m × 4.8m
