电机驱动滚床移动 HGK 焊接旋转器通过丝杠调整

状态:
数量:

1。    HGK旅行焊接旋转器的独特性可通过Leadscrew调节:

1)     在本节中讨论的Leadscrew可调节的焊接转辊是根据HGK旅行焊接辊床的先前产品进行的;

2)     具体地说,根据具有行进能力的焊接旋转器,该产品具有焊接滚筒的中心距离用电动驱动铅螺钉调节。这是一个特殊的焊接旋转器。



2。    在这套定制的HGK旅行焊接滚筒中,有多少组减速器?

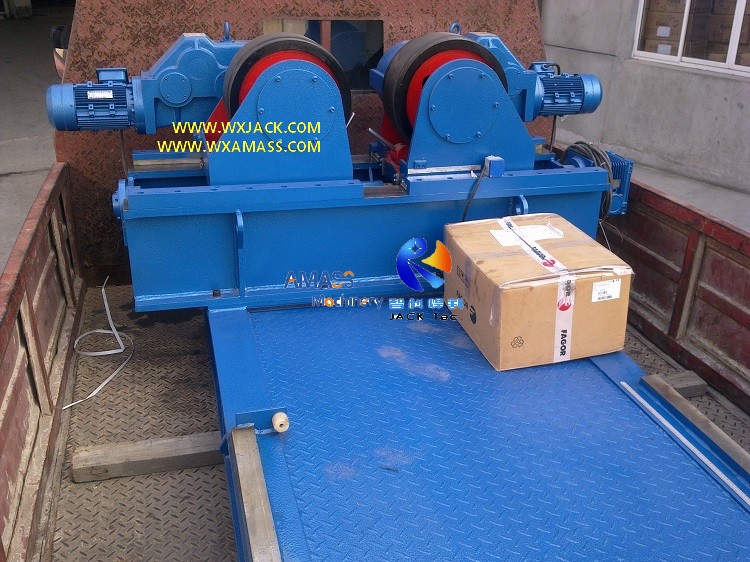

首先,请检查以下这张旅行焊接旋转器上的两张照片:

焊接旋转器

行驶焊接旋转器的驾驶焊接辊床

焊接转板

I行进焊接旋转器的Dler焊接辊床

从上面的两张图片中检查,

1)     在焊接辊床的驾驶区中的2件焊接滚轮中有2组蠕虫齿轮电动机降低器;

2)     有两套用于驾驶铅螺钉的蠕虫齿轮电动机降低器,每套驾驶和惰轮焊接床;

3)     有1组蠕虫齿轮电动机可将惰轮焊接床驶入旅行;

4)     因此,一组特殊的设计HGK旅行焊接旋转器总共有5组蠕虫齿轮降低器。

5)     如果为驾驶焊接辊床配备了行进功能,将添加另一个蠕虫齿轮电动机。



3。    为什么要在此行进的焊接辊床中使用蠕虫齿轮电动机降低器,而不是循环电机降低器?

1)     与环形运动降低器相比,蠕虫齿轮电动机还原比的还原比范围更大。

2)     如前部分所介绍HGK旅行焊接转向滚轮可调节铅螺钉,蠕虫齿轮电动机还具有更好的散热能力。这对于焊接焊接旋转器的焊接工作地点非常重要。



4。    设计和制造如此特殊的焊接旋转器的目的是什么?

1)     最重要的是,在操作这款焊接辊床时,可以使用铅螺钉调节,这是快速而节省的中心距离方式。提出一个例子,它与在家看电视的遥控器非常相似。

2)     此外,它改善了此行进焊接旋转器的自动化度。



5。    如何操作电动机驱动器铅螺丝以调节此焊接转板中的中心距离?

1)     不要混淆。对于这个裁缝制造的焊接旋转器,具有行进和铅螺丝自我调节功能,无需在驱动器和怠速焊接辊床上进行铅螺丝调节的相位控制;

2)     换句话说,两组焊接辊床可以单独调整。这与焊接旋转器中的工件旋转不同,焊接旋转器应在驾驶和惰轮焊接辊之间同步。

3)     焊接旋转器的操作面板上有按钮,分别在驾驶和惰轮焊接辊床的铅螺钉中。

4)     为了在焊缝床中的Leadscrew Travel上进行精确管理,在此特殊制造的焊接旋转器的基座上有尺子。



6。    如何用电动机驱动器铅螺丝盘判断焊接旋转器?

1)     只需检查基座的侧面即可。 (上面的“惰焊辊床”的图片);

2)     对于此特殊制造的焊接旋转器的自动调节铅螺丝,一组蠕虫齿轮降低器可以代替手轮标准结构HGK焊接旋转器,并在6边杆控制高精度HGK焊接旋转器:

焊接转板                                焊接辊床

手轮转螺纹焊接旋转器           电动驱动线索焊接旋转器


7。    在裁缝制成的焊接旋转器中焊接转滚轮的旋转

1)     这是所有类型的焊接旋转器中的主要运动;

2)     它与其产品家用焊接辊的剩余产品相同:由逆变器控制的可变rpm。



8。    特殊制造的行进焊接旋转器的规格可通过Leadscrew调节

1)   考虑到可通过Leadscrew(标准容量高达60吨)调节的整个焊接旋转器的载荷限制,并且考虑到其相对“复杂”的设计,这种特殊的焊接旋转器最适合中型焊接辊床;

2)   所有其他技术参数都与标准HGK旅行焊接转滚筒的参数相同:

HGK系列旅行 焊接旋转器通过Leadscrew(焊接辊床,焊接转弯)调节 滚筒)

模型

HGK2

HGK5

HGK10

HGK20

HGK40

HGK60

最大限度。加载(吨)

2

5

10

20

40

60

工件(毫米)

D

Ø250〜1800

Ø250〜2300

Ø320〜2800

Ø500〜3000

Ø600〜4200

Ø700〜5000

滚子直径和宽度

(毫米)

PU辊

D1

200

250

300

350

400

450

W1

80

100

120

120

120

120

金属辊

D2

190

240

290

340

392

444

W2

16

20

38

45

50

70

线性速度 (毫米/分钟)

100-1000 VFD

电机功率 (kw)

2×0.18

2×0.37

2×0.55

2×1.1

2×1.5

2×1.5

滚子距离(mm)

A

300〜950

400〜1300

480〜1400

600〜1800

800〜2000

880〜2200

以上 是焊接旋转器的标准参数,我们也可以在 客户需求。
