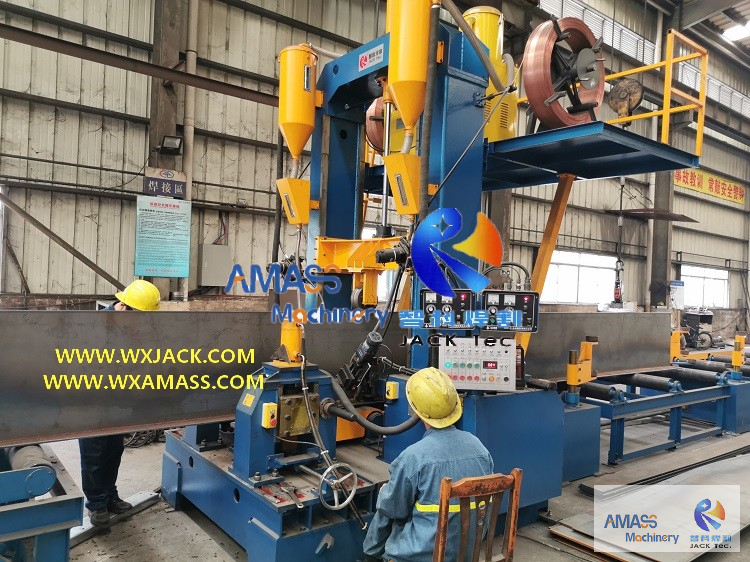

ZHJ系列H型钢T型钢组焊矫一体机是一种新型高效自动化H型钢生产设备,适用于生产对称截面的轻型中型H型钢,单道焊缝高度在12mm及以下。
ZHJ8020是 ZHJ系列组焊矫一体机的最大型号,用于生产腹板高度为200~ 2000mm的焊接H型钢T型钢。(工件的其它规格同ZHJ8015 及ZHJ8018 H型钢组焊矫一体机)。
H型钢组立焊接矫正机的整体详细介绍,见独立产品页“H型钢组焊矫一体机”。
1) 焊接: 埋弧焊 或者 CO2 气保焊
2) 单次焊脚高度: 8~12 mm
3) 输入辊道: 总长10米,分成3 节。其中1节为电机驱动
4) 输出辊道: 总长10米,分成3 节。其中1节可电动提升
5) 组立,焊接,矫正速度: 同一速度:0.2~ 1.2 m/min
6) 组焊矫一体机总功率: 主机为20kW (2台埋弧焊机为140KVA)
7) 组焊矫一体机主机外形尺寸: 长 × 宽 × 高 =32m × 4m × 4.2m
a) 埋弧焊: 美国林肯DC-1000 单弧双丝, 或中国华远ZD7-1000IGBT PRO
b) CO2 气保焊: 日本松下500GL5,或 中国华远NB5
2) 交流调速系统: 知名品牌变频器
3) 减速机: 中国品牌
4) 液压系统: 中国品牌
由6张组焊矫的附图可以看出:
通过组焊矫一体机组立T型钢和H型钢的步骤为:
a) 第一步是腹板和翼板的初步定位,通过3组分布在组焊矫一体机输入辊道上的明黄色拉杆箱完成;
b) 第二步是腹板和翼板的精确定位,通过组焊矫一体机主机核心工作区的对中夹紧轮;

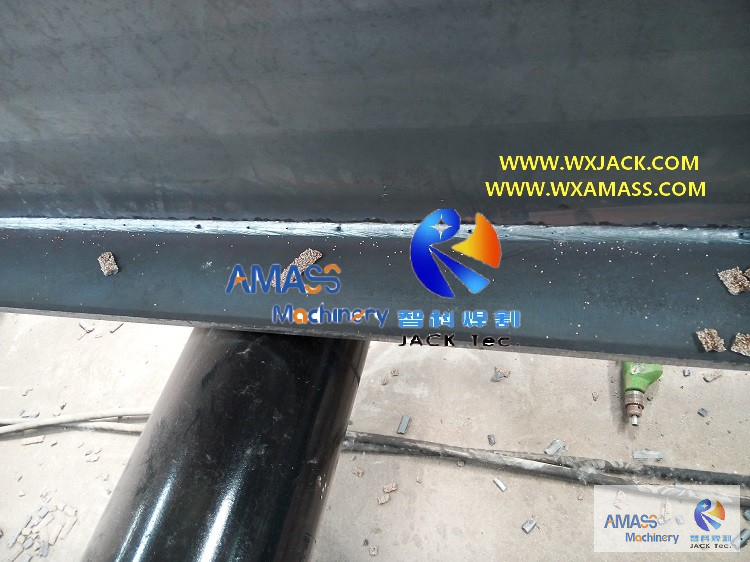

a) ZHJ8020 H型钢组焊矫一体机采用大电流埋弧焊;
b) 选用焊机产自中国华远;
在ZHJ8020 H型钢组焊矫一体机中,矫正单元安装在组立 & 焊接之后,对焊接完成的H型钢T型钢翼板进行下压式矫正;
由于具备一系列优点,包括ZHJ8020在内的ZHJ型H型钢组焊矫一体机在中国及海外钢结构行业得到越来越多的运用。
技术参数 | ZHJ8020 H型钢组焊矫一体机 |
腹板高度 | 200∼2000 mm |
腹板厚度 | 6∼32 mm |
翼板宽度 | 150∼750 mm |
翼板厚度 | 6∼40 mm |
工件长度 | 3000∼15000 mm |
焊接速度 | 200∼1200mm/min.(变频调速) |
单次焊脚高度 | 8~ 12 mm |
拼焊矫主机尺寸(长 × 宽 × 高) | 28m × 4.2m × 5.1m |
