LHT是一种经典的自动I光束焊接机。在组装和焊接的步骤之后,它以单弧或串联弧形的形式用于H光束上的浸没电弧焊接。与龙门型I光束焊接机相同,它以半自动线使用,或作为单独的焊接设备。一个操作员可以管理其工作过程。
关于I型光束焊接机的一些注释:
1)助焊剂恢复单位:
该机器配备了自动磁通回收和回收单元。它是SAW过程的必要单位。
因此,LHA龙门和LHC柱I光束焊接机也配有单元。

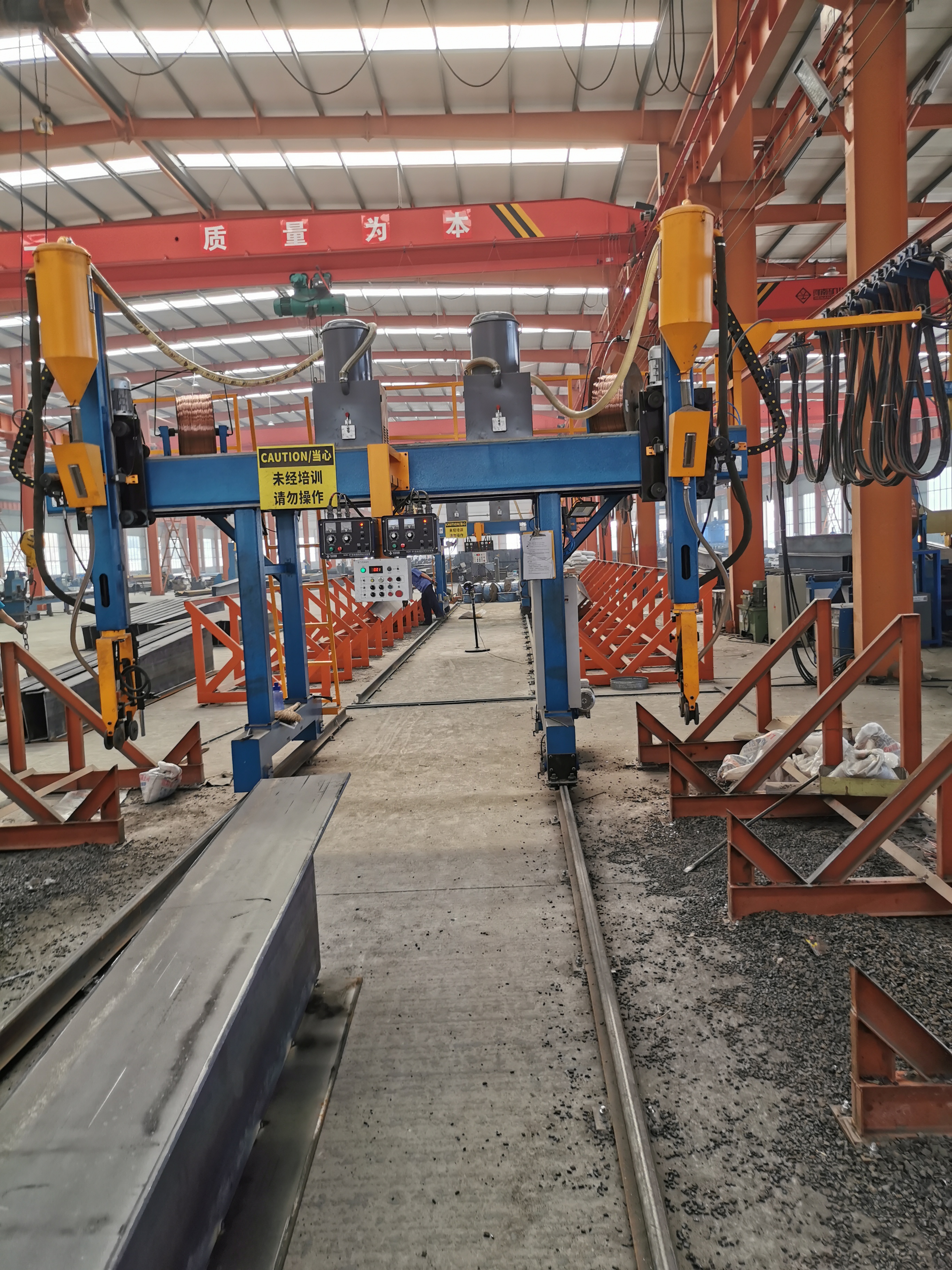

- 在焊接期间,通过助料料斗(黄色的龙门前侧的黄色,焊剂流到焊缝上
光束,请参阅下面的图片标有红色方形框架)手动阀,保证正常焊接;
- 回收管回收焊接尖端后的冗余通量;
- 通过筛选筛,可以通过手动再循环的那些可以再循环的助熔剂再次流入磁通料斗
阀门;
- 灰尘被收集到助焊器回收单元中,块中的磁通量仍然在磁通料斗内部;
2) 气动系统
如先前产品的龙门I光束焊机,所有H光束锯机没有
有液压系统。电动势头配有电机减速机和气缸。
- 这些I光束焊接机的弧形跟踪系统利用机械风格和气动风格,
消除孤独机械单元的常见问题,包括巨大影响,失效率高,
不可靠的跟踪等;
- 通过在气缸上预设,焊接炬在焊接期间沿着接缝引导,
稳定运行和良好的焊接质量;
3) T帧在铁轨上行驶
- 与柱式风格LHC和LHA龙门式I光束焊接机相同,T帧旅行可以转移
高速(空闲,3.2米/分钟)和低速(焊接,0.24〜24m / min);
- 用A.C.逆变器控制焊接速度。它的工作原则:
逆变器将A.C.电力整合到D.C.电力;
然后将D.C.电力反转回A.C.可调电压和频率的电力;
倒置的A.C.电力然后为A.C.电机,达到速度控制的目的。
- 在工作过程中,逆变器对超载,过电压,过电流的电机进行保护,以及
相失效等
- 此外,它可以针对电压波动执行自动补偿,确保电机的稳定运行。
以下是该LHT T型高效I光束焊接机的规格:
范围 | 规格 | 笔记 |
操作员工作职位 | 在T帧之下,在2个支撑架之间, 站在地板上 | |
H光束法兰宽度(mm) | 200〜800 | |
H光束法兰厚度(mm) | 6〜40 | 可以是特别的 |
H光束网高(mm) | 200〜2000 | |
H光束网厚度(mm) | 6〜32 | 可以是特别的 |
H光束长度(mm) | 4000〜15000 | 可以是特别的 |
龙门旅行铁路长度(mm) | 18000 | |
气压 | 0.4〜0.6MPa
| 用于驱动弧形跟踪单元 |
T帧驱动模式 | 双人驾驶 |
