中小型 PR24 下压式焊管定位器

1。      关于PR24小型中级管道焊接旋转器的工作概述:

1）     从上一个产品部分中，我们可以理解PR系列产品是一种用于焊接的专用管道旋转器，通过此管道焊接定位器中的旋转和倾斜度，可以通过旋转和倾斜来实现工件最佳焊接方向。

2）     PR24用于处理小型中直径管和管构件。

2。      PR24中型中型管道焊接定位器的主要技术规格:

1）     适用于PR24中型中级管道焊接定位器的工件：

作为用于焊接的中小型管道旋转器的模型，管道，管，肘部的拟合工件在直径范围内60mm〜800mm范围内，相当广泛。

2）     管道焊接定位器中的三个核心工作：

一个）     底部转滚轮的旋转速度是管道焊接旋转器中工件的圆周焊接速度，可在0.09〜0.9 rpm的边界内调节，并用逆变器控制；

b）     这款PR24中型中值管焊接器具有2^nd持续的角速度为1.2rpm的持续角速度的径向径向，在-45°〜+45°的范围内运动，在工件的径向轴上倾斜或摇摆的运动；

C）     在此管道焊接定位器中进行焊接操作之前，顶部向下压滚轮在510mm的笔触内升高，速度为245mm/min。在电动机驱动下，可以将额定规范中的所有工件直径牢固地固定在可靠的运行和圆周焊接中；

3）     这款PR24中型载管焊接定位器的总体尺寸为1.85m，长度为127m，宽度为0.87m，宽度很小。您可以轻松地找到一个在车间中找到它的小地方。

3。      PR系列电动机驱动管旋转器的结构用于焊接:

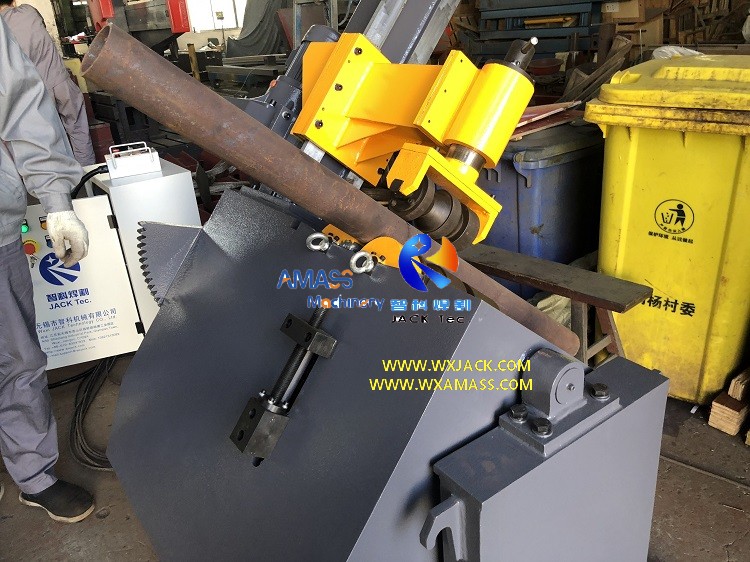

PR系列驱动管道焊接位置器具有基本床，旋转单元，倾斜单元，按压单元和控制系统的主要单位。请参阅下面的草图：

1）     管道焊接旋转器的基础床：

一个）     这是通用管焊位器的支撑基和工作表；

b）     管道焊接旋转器的其余单元都安装在其上。

C）     将基础床用钢板和通道焊接到框架形状中，并在退火后再次加工。它具有很强的刚度和防震能力，可作为管道焊接定位器工作的固体基础；

2）     管道焊接旋转器中的旋转单元：

在此通用管道焊接旋转器中旋转的工作旋转由2组底部滚轮组成，及其驾驶和传输系统：降低电动机以及链条和链轮；

3）     管道焊接位置中的倾斜单元：

一个）     在这个通用的电管旋转器中，用于焊接的通用电管旋转器中的工件倾斜或摇摆不适合床板；

b）     它由电动机降低器驱动，并通过齿轮部门传输。请参阅下面的草图；

4） 管道焊接旋转器中的工件按单元：

该中小型管道焊接旋转器的管，管，肘压机制的目的是：

一个）     将工件牢固地固定在底部的滚轮上；

b）     工件和转弯器之间的摩擦力增加；

C）     使管道焊接旋转器中工件的旋转更平滑；

d）     保证工件在倾斜过程中不会打滑；

在此管道焊接定位器中，按压滚轮的位置或其向下行程可调节，用于可容纳管道，管，肘部，肘部不同。

5）     管道焊接定位器的控制系统：

该管道焊接旋转器的电气控制系统由断路器，逆变器，接触器，继电器以及控制柜和操作面板的控制元素组成；

6）     我们将继续在PR40的下一个产品部分中的PR系列通用管道焊接位置的驱动和传输主题；

7）     PR系列管道焊接定位器的补充说明：

一个）     PR系列是一种非常特殊的焊接定位器类型，专门用于管道，肘部和法兰焊接；

b）     如果您对常见的产品有兴趣，请检查的产品部分单桌顶标准焊接定位器,L类型焊接定位器,头和尾焊接器.

4。      PR24管道焊接定位器的技术参数:

以下是PR24中型中级管道焊接旋转器的技术规格：

PR24中型中责任焊接定位器
适用的 工件直径范围	60〜 800mm
旋转 旋转辊的线性速度	0.09 〜0.9 rpm
转 滚子旋转范围	0°〜360°
转 滚子倾斜	-45°〜 +45°范围，1.2 rpm角速度
最佳 向下转动滚筒	510mm 中风，245毫米/分钟。速度
设备 总体维度	185万 高度x 1.27长度x 0.87m宽度
