这款特殊设计产品的名称给出了XBJ-9钢板铣边机结构的特殊性：主机体象一个半开口的箱子，而不是传统铣边机那种完全敞开式的板料焊接坡口加工设备。
1）结构特点：这台焊接坡口加工机械具有整个半闭合的箱体结构。与当前流行的XBJ系列板材铣边机标准开放式龙门架不同，这款钢板铣边机的两端都被限制在延伸宽度为15m的墙板范围内；
2） 结构用途：在铣边机工作台的两端， 分别有一个喉口（开口），可以将工件钢板延伸出墙板外。在钣金铣边机的工作期间，可以铣削动力头可以沿行进方向继续进行铣削加工，以便获得比铣边机额定行程更长的行程。例如，在这台XBJ-9 9m行程的钢板铣边机（焊接坡口加工设备）中，实际的最大铣削板长度为12m（9m + 3m）；
3）污染控制：这种钢板铣边机结构的另一个优点是，就安全性和污染控制而言，它的相对封闭式工作区对于铣削单元，可以得到最大程度的保护。正如我们可以从附件的图片中看到的那样，液压站的油管通过切开墙板的底孔接入铣边机，从而形成了铣边机液压泵站和铣削动力头滑板、铣刀之间的有效隔离。这对保持铣边机中高精度工作单位的清洁度是积极有效的。
4）高一些的生产成本与售价：另一方面，这种墙板结构的钣金铣边机，其制造成本高比起常规结构的板料铣边机，其生产成本、售价高出约10％。
1) 工作台两侧：附件的图片显示了该板料铣边机的前侧（工件加载、卸载侧）和后侧（铣削动力头单元安装侧）；

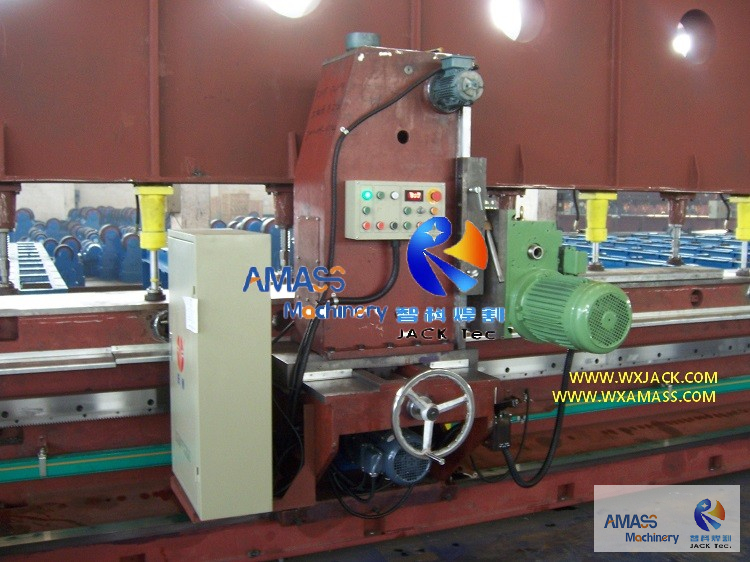

2) 操作方便高效：为实现铣边机的便利操作，该钢板铣边机的电控柜、控制面板集成到铣削动力头的运动滑板上。并且在铣边机动力头的背面也安装了操作面板。这样，在铣边机的工作过程中，所有相关的按钮、开关都在操作人员可触及范围内；
3）动力头数量及下坡口加工：这台 XBJ-9 钣金铣边机 安装了一组铣削动力头及其驱动滑板，可实现在钣金（主要是钢板）的边缘快速高精度地加工出直边、上坡口类型的焊接坡口。如果客户需要加工板料下坡口，则需要将工件（钢板）拉出铣边机，翻转180°，使钢板原来的底边成为顶边，再将钢板推入铣边机，以便进行第二次铣削加工。
以下是这款方形箱体结构 XBJ-9单动力头金属板材铣边机：
模型 技术的 范围 | 方形箱体带墙板结构 XBJ-9单动力头 钣金铣边机 （焊接坡口加工机械） |
铣边机最大铣削行程 （毫米） | 9,000（实际为12,000 mm） |
铣削头功率 及转速 | 7.5 kW，1440 rpm（可用的较高功率） |
铣削动力头的主轴 转速 | 75〜420 r/min。6级速度，手轮调整 |
液压电动机 | 5.5 kW |
铣削端锥度 | ISO 50（7:24） |
动力头调整行程 | 100mm |
铣削头数量 | 1套 |
工件钢板厚度范围 | 6〜50毫米（客户可提出特殊要求） |
铣削单元的铣削角度 | 0°至 +45° |
边缘铣削速度 | 150〜1000毫米/分钟，无极调速 |
铣削动力头高速空载速度 | 4000毫米/分钟 |
铣刀盘 直径 | d = Ø125〜ø320mm（铣边机交货时 提供 Ø200mm 刀盘） |
钢板夹紧的 液压驱动支架 数量 | 9件 |
机械 夹紧支脚 | 3套，间隔安装 |
工作台宽度 | 1450毫米（包括墙板） |
工作台高度 | 1050毫米 |
