Z系列高质量工字钢H型钢组立机

一、Z系列高质量H型钢组立机的用途：

1）背景：附图第一张是工字钢组立机的典型应用现场：高度自动化H型钢生产线；

2) 自动H型钢生产线的相关设备：

从附图第一张照片可以看出，在H型钢生产线中，H型钢组立机之后的下一台H型钢生产设备：

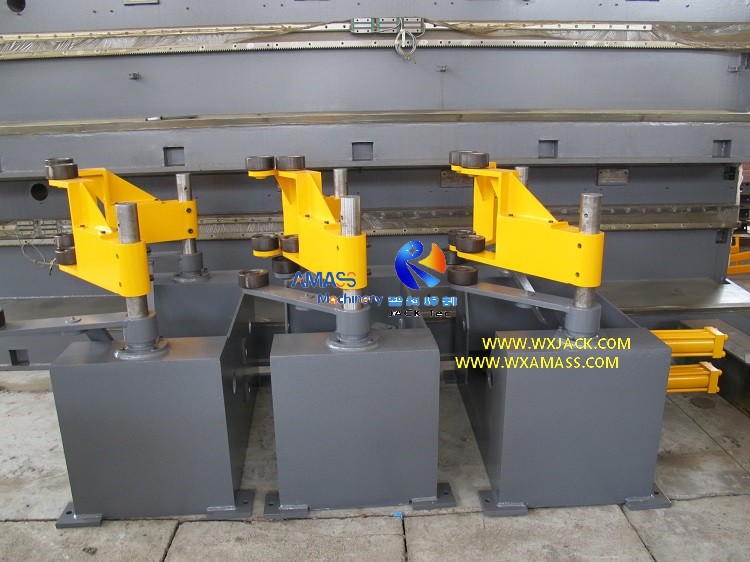

a) 90°钢结构翻转机（翻转支架）；

b) LHC H型钢埋弧焊机（H型钢龙门焊）；

H型钢工字钢组立机完成的半成品焊接H型钢截面图：（图1）

H型钢组立点焊机实施的H型钢组立点焊工艺路线：（图2）

二、H型钢组立点焊机中实施的手动与自动CO₂点焊：

1）在H型钢组立机执行自动CO₂点焊的优点：

H型钢组立机中进行的H型钢组立及点焊：（图3）

a) 提高生产效率：生产相同尺寸的H型钢时，自动化工字钢组立机比手动型设备效率高15%；

b) H型钢组立机自动运行方式的优点：

因此，客户在采购H型钢生产线时，我们向客户推荐自动型工字钢组立机，因为：

（1）节省人工成本：一台自动化H型钢组立机只需一名操作员负责生产过程，而不是手动操作型H型钢组立机需要两名操作人员；

（2）更容易找到合格的操作人员：从焊接技能和经验来看，手动操作型H型钢组立机对操作人员能力的要求比自动设备操作人员严格得多；

（3）质量保证：H型钢生产线中运行的自动化H型钢组立机产出的H型钢成品，其质量比手动设备更加稳定一致，从而减少了检验工作；

（4）工艺技术升级灵活：H型钢组立点焊机的控制逻辑更加灵活：为了将来的扩展或更新，由于采用PLC软件控制，而不是硬连线继电器电路；

从这个意义上说，对于客户来说，自动化H型钢组立机比手动设备能够更快地收回成本；

2）在H型钢组立机中实施手工CO₂焊的优点：

操作人员在 H型钢组立点焊机中进行 CO₂ 点焊：（图 4）

a) CO₂焊接电源利用率更高：客户可以使用自己现有的焊接电源，而不是像自动化工字钢组立机那样需要两套全新的焊接电源；

b) 最大限度地减少误操作的负面影响：如果PLC程序出现问题，自动化H型钢组立机可能已经生产出一批不合格的H型钢，而手动操作的H型钢组立机可能只生产出一两件，损失小得多；

c) 首先执行单次模式：这就是为什么我们建议客户在开始 H型钢组立机工作时，先在单次模式下试运行，然后再转移到自动循环。

三、工字钢组立机的液压系统：

1）H型钢组立机中液压系统的重要性：

a) 工作原理：从控制和动力上看，Z15~Z20自动点焊H型钢组立机主要采用电气PLC和交流变频器控制其工作逻辑，以及管理和控制工作速度，同时采用液压缸提供动力进行组立工作;

b) 重要性：所以，H型钢生产线中H型钢组立机的液压系统至关重要，作为H型钢组立过程的驱动能源；

2）H型钢组立机中液压系统的组成：

H型钢组立机配置的液压泵站：（图5）

a) 组成：H型钢组立机的液压系统由泵站、油缸和管路组成；

b) 功能：H型钢生产线中Z15~Z20工字钢组立机，下压辊、腹板/翼板定位夹紧装置、腹板/翼板终端对准装置、拉杆系统、焊接点弧引导装置均采用液压系统控制;

c) 启动方式：H型钢组立机中的下压辊、对中装置、导弧装置均采用液压缸直接启动；

d) 优点：驱动下压辊的液压缸行程长；

e) 加长杆：为适应H型钢组立机中各种规格H型钢腹板的下压，通常需要在油缸活塞杆前端加装加长杆。

四、Z15~Z20 高质量H型钢组立机的技术参数：

以下是 Z15~Z20 系列工字钢组立机的技术规格：

型号	Z15~Z20 H型钢组立机  （H型钢组立点焊机）
H型钢腹板高度	200 ~ 1500/1800/2000 mm
H型钢腹板厚度	6∽32 mm
H型钢翼板宽度	200∽800 mm
H型钢翼板厚度	6∽40 mm
H型钢长度	4000∽12000 mm
H型钢最大重量	20 吨
液压系统电机功率	4 kW
液压系统工作压力	6 ~ 8 MPa
液压系统油泵流量	24 L/min.
H型钢组立机工作模式	手动 / 单次   / 自动
翼板腹板对中方式	PLC自动控制逻辑
点焊方式	自动化 CO2 点焊，PLC、变频器控制
CO2 气保焊电源	Panasonic KR350 或华远 NB350
操作人员	1 名
组立点焊速度	500 ~ 6000 mm/min.
