Z系列高效H型钢组立机

一、H型钢组立机配置的液压驱动拉杆箱：

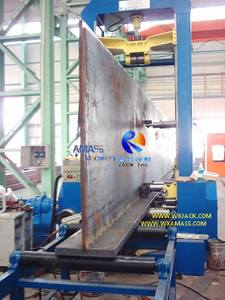

1）关键工作单元：附图第一张照片中的高效H型钢组立机是从其工件输入侧拍摄的，可以看到沿输入辊道间隔部署的液压拉杆箱（机械手）；

2）功能：用于沿H型钢组立机的输入辊道进行第一级H型钢翼板和腹板的组立：

H型钢组焊机配备的液压驱动拉杆箱（机械手）：（图1）

二、Z系列高效H型钢组立机的操作：

1）功能和任务： Z系列H型钢组立点焊机是H型钢生产线的必备设备。它将 H 型钢组立和 CO2 点焊两个基本步骤结合到一台设备中，并通过工件一次通过H型钢组焊机来完成这两项任务。从这方面来说，这款 H型钢生产线设备是真正的高效H型钢组立机：

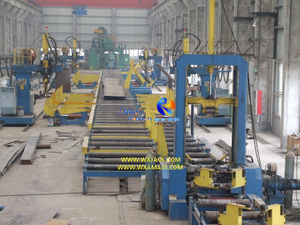

H型钢组立机执行的工艺步骤：（图2）

2）作为H型钢生产线必备设备的H型钢组焊机：

Z系列H型钢组立机通常部署在自动和/或半自动H型钢生产线上。另外两种需要布局在H型钢生产线的必备设备是：

a) LHA&LHC&LHT系列H型钢埋弧焊机（H型钢龙门焊）；

b) HYJ、YTJ系列H型钢矫正机；

交付的成品工件为各种规格的焊接H型钢，标准型号Z15 H型钢组立机产出的腹板高度为1500~1800mm：

H型钢组立点焊机生产的半成品焊接H型钢：（图3）

三、Z系列H型钢组焊机的三种工作模式：

1）可选工作模式：Z15~Z20高效H型钢组焊机有自动、单次、手动三种工作模式可供选择。其介绍参见“Z15~Z20自动化点焊H型钢组立机”产品部分：

工作人员在客户工厂操作无锡H型钢组立机：（图4）

2）H型钢组立点焊机的三种工作模式的切换是通过操作面板上相应的按钮来实现的，如上图所示；

3）操作面板：在前面的产品部分我们介绍了高效H型钢组立机的三种工作模式。操作面板参见附图。

四、H型钢组立机的操作方式：

本节我们继续从操作面板的角度来讨论高效H型钢组立机的操作流程：

H型钢组立机的操作面板：（图5）

1) H型钢组立机的单次模式操作：

a) 重要性：单次模式是H型钢生产线中H型钢组立机正常工作的基础；

b) 单次模式的使用：确认H型钢组焊机在手动模式下没有问题后，先在单次模式下试运行，不跳至AUTO（自动）模式；

c) H型钢组立机的默认工作模式：在H型钢组立机通电、油泵启动的情况下，无论机器处于手动模式还是自动模式，只需按操作盒上的单次按钮，H型钢组立机将切换至单次循环；

d) 开始单次操作：再次按下 单次 按钮，CO₂ 点焊开始；

e) 继续单次循环：H型钢组立机完成单次操作后，如仍需继续单次循环工作，可再次按单次循环按钮；

f) 切换到手动模式：如果需要退出单次模式，请按手动按钮；

g) 单次模式完成：当H型钢组立机在单次模式下完成整块H型钢的组立后，按手动按钮，再按输出辊道前进，将组立好的H型钢送至指定位置；

2）H型钢组立机的手动模式操作：

该模式用于对设备进行调试和试运行，以验证其性能。在此模式下，Z系列H型钢组立机是H型钢生产线的第一个核心单元；

3）H型钢组立机的自动模式：

工作方式： 单次模式的连续运行就是H型钢组焊机的自动模式，如第一节介绍的那样。

五、Z 系列H型钢组立点焊机的技术参数：

以下是 Z15~Z20 系列H型钢组焊机的技术规格：

型号	Z15~Z20 自动对中自动CO2 点焊 H型钢组立机 （H型钢组立点焊机）
H型钢腹板高度	200 ~ 1500/1800/2000 mm
H型钢腹板厚度	6∽32 mm
H型钢翼板宽度	200∽800 mm
H型钢翼板厚度	6∽40 mm
H型钢长度	4000∽12000 mm
H型钢组立机组立点焊速度	500 ~ 6000 mm/min.
输入输出辊道功率	1.1kW x 2
H型钢最大重量	20 吨
H型钢组焊机工作模式	手动 / 单次 / 自动
翼板腹板对中方式	PLC逻辑控制自动对中
点焊方式	自动 CO2 点焊，PLC、变频器控制
CO2 气保焊电源	Panasonic KR350 或华远 NB350
操作人员	1 名
组立点焊速度	500 ~ 6000 mm/min.
