SXBJ-4 机械手双头钣金铣边机

状态:
数量:

本节的SXBJ-4双头板金属板边缘铣床是专门为在制造流线部署而设计和生产的。



1. SXBJ-4的一般工作步骤与操纵器的边缘铣床:

1)     请查看所附图片。为了适应生产线的物流需求,这款SXBJ-4末端倒角机(Edge Milling Machine)在其前侧配备了一组操纵器,取代了扩展机架的标准配置,用于将工件装入边缘铣床中;

2)     与标准类型的边缘铣床一样,这款边缘斜角设备(边铣床)的另一个区别是其单向工件流,而不是原始的工件运输到设备中。这也取决于制造流管线的专业;

3)     操纵器处于由滚筒组组成的摇臂的混凝土结构。该摇臂可以随着运动驱动而在0°〜180°的范围内旋转。当这台SXBJ-4边缘铣床不起作用时,操纵器将其摇臂处于平坦的水平位置,作为工件的输入输送机。

4)     将工件发送到用于制作焊接凹槽的板端斜角机(边缘铣床)之后,操纵器的摇臂升至80°(如所附图片所示),为这两套的空间留出了足够的空间用于生产焊接凹槽的边缘铣车;

5)     在这台SXBJ-4板边缘铣床完成板边缘铣削的时候,工件向前和从这台板边缘倒角机(Edge Milling Machine)移出,并通过制造线路输送机发送到后续站;

6)     到这个时候,操纵器的摇臂再次掉下来,准备使用这款钣金倒角机(Edge Milling Machine的别名)进行下一轮焊接凹槽。


2.用SXBJ-4边缘铣床制造的斜角/尚:

1)     用这种末端倒角机(Edge Milling Machine)制造的斜角/圆角没有区别:

无花果bevel_wps图片

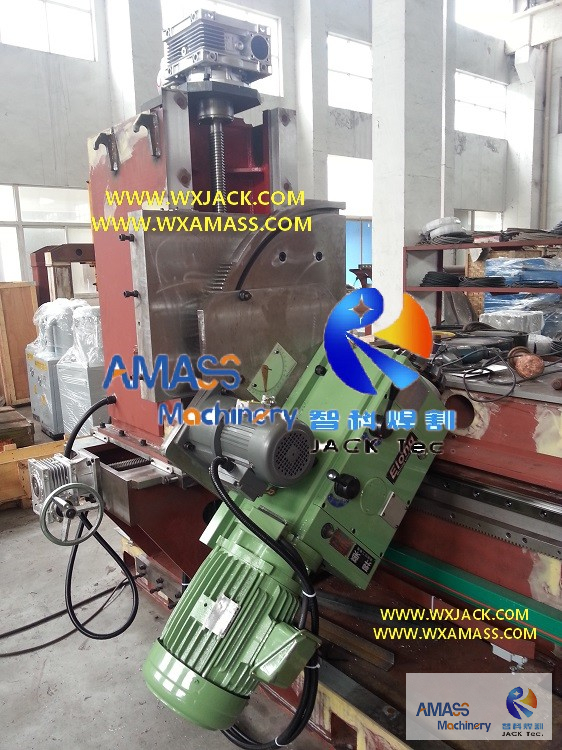

2)强调这里的是,对于双头边缘铣床,两组铣头的头部以不同的方向组装,一个用于制作顶部的倒角和直边,另一个用于制作底部的弯腰。请检查所附的第二和第三张图片作为比较。第二张图片显示了上山羊角和笔直边缘的铣头头,而第三张图片代表下部的铣削头。

3)在双头边缘铣床的工作中,两个铣头的头部阶段传播,使焊接凹槽用于用一辆笔触完成的顶部和底部倒角。



3.技术参数:

对于此SXBJ-4双头板金属边缘铣床,用操纵器:

模型

技术的 范围

SXBJ-4双磨头金属

边缘铣削 机器机器

最大限度。板边铣削长度 (毫米)

4,000

铣削头电源和rpm

7.5 kW,1440 rpm(可用的较高功率)

边缘铣头的主轴rpm

75〜420 r/min。,手轮6年级

液压电动机

5.5 kW

铣削电动机

2.2 kW

铣削单元提升电机

1.1 kW

铣削头数量

2套

板厚度 钣金倒角

6〜50毫米(ON 客户需求)

顶部铣削单元的铣削角度

0°至 +45°

铣削单元的铣削角度

-45°至0°

边缘铣削速度

150〜1000毫米/分钟。 毫无根据

高速闲置

4000毫米/分钟。

适用的 面板的直径

d = Ø125〜ø320mm(Ø200用于交付)

数量 液压千斤顶

9件

可工作的宽度

450毫米

可工作的高度

1050毫米

摇臂 滚子操纵器

1组,0°〜180°
