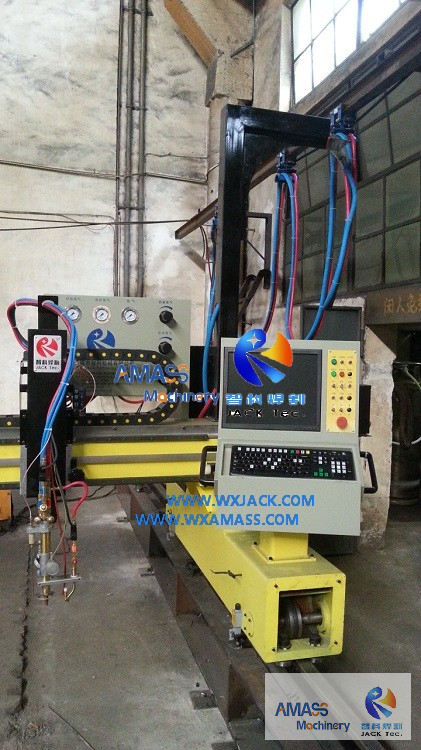

5m切割宽度双驱动CNC带状等离子体切割机是4m切割宽度单驱动CNC火焰等离子体切割机在CNC带状板切割机的产品家族中。
1) 在螺母外壳中,此CNC条等离子体火焰切割机采用火焰板切割和等离子板切割的热板切割,以实现最大块的原材料上的板形切割和板条切割的工作。宽度为420万;
2) 该CNC等离子体切割机体的所有结构成员均以减轻压力和退火的热处理,从而使其足够的强度;
3) 龙门龙的移动模式可以使稳定且可靠的切割过程;
4) 平行切割导轨的精确线性导向道使CNC板切割机龙门的平稳运动,因此高精度成品;
5) 该CNC带等离子切割机的主要组件都是从著名供应商外包的高质量外包零件,尤其是包括CNC系统,A.C. Digital Servo System,Motor Dishucer,Motor Reeducer,重型线性导速等核心组件等;
6) 可以根据最大的切割能力在CNC板块切割机中选择各种规范的等离子电源。板厚度;
7) 切割参数包括切割速度/厚度/穿孔,可以随时通过CNC板自动控制和手动控制。
8) 该CNC带状等离子体切割机的工件切割程序由CNC的嵌入式软件以及外包嵌套软件快速摄像机操纵;
9) 两种类型的火炬高度控制器(电容和电弧电压)适用于CNC板切割机中的火焰切割火炬和等离子体切割火炬,从而使表面波动的切割板可靠,质量高。为了确保CNC板块切割机的切割质量的重要性,请查看“产品部分”高质量CG5000双驱动CNC等离子体切割机”;有关电容和电弧电压切割火炬高度控制器的工作原理,请查看“等离子体和火焰条4M CNC血浆切割机”。
1)该火焰和等离子CNC板块切割机的工作地点应为火焰板切割和等离子板切割提供:
一个) 预热氧气为0.5〜1 MPa;
b) 切割氧气压力为1.0〜1.2 MPa;
C) 乙炔或丙烷压为0.25 MPa;
d) 可用于等离子体电源的压缩空气;
2)从车间到切割该火焰和等离子体CNC带状板切割机的氧气和切割气体(乙炔和或丙烷)的分布是通过燃气板和气体供应总线杆的方式,具有五个氧气的氧气的容量,乙烯或丙烷,浮雕阀,止回阀和压力表的五个圆柱体。
以下是该5M切割宽度双驱动火焰和等离子体CNC条纹切割机(CNC等离子体切割机)的技术参数:
5m双驱动火焰和等离子体CNC带状等离子体切割机 (CNC切割机) | |
切割导轨跨度 | 5000毫米 |
最小到最大。工作 块宽度 | 80〜4200毫米 |
切割铁路长度 | 15000毫米 |
最大限度。工件长度 | 13000毫米 |
开车去龙门 移动 | 双侧伺服驱动器 |
数量 CNC血浆切割火炬 | 建议 是1〜2套 |
数量 CNC火炬火把 | 建议 是2〜3套 |
数量 脱衣火炬 | 标准 配置是9组 |
最小到最大。质量 血浆切割厚度 | 0.3/1 mm〜225/35/45 mm (取决于特定的等离子电源) |
最大限度。等离子体 切断厚度 | 40/45/55/65毫米(取决于特定的等离子体功率 供应) |
最小到最大。质量 火焰切割厚度 | 6〜150毫米(特殊制造的200mm) |
最小到最大。 火焰切割速度 | 100〜1000 mm/min。 |
最小到最大。 血浆切割速度 | 1000〜3000 mm/ min。 (与切割相反 厚度) |
切割kerf 粗糙度 | RA12.5〜25 |
切割 精确 | ±0.5mm/1000mm |
定位 精确 | ±0.25毫米 |
重复 定位精度 | ±0.2 mm |
