CNC-CG系列数控带材火焰等离子切割机

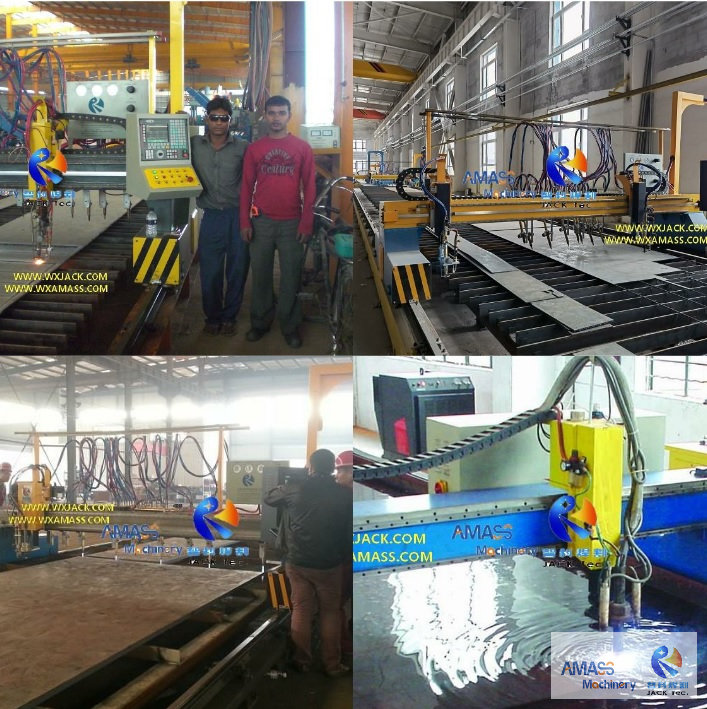

连接的六片组合照片反映了Wuxi Jack在过去几十年中为客户提供的多种CNC脱衣板切割机。在此产品部分中，我们将对整个CNC切割机进行简短的审查。

1。    CNC脱衣板切割机的使用和背景:

1）使用CNC切割机:

一个）     它可以分为两类CNC等离子板切割机和CNC火焰板切割机。两个都是制造业中的基本和必不可少的第一操作设备，用于进行多元化的板块切割（有时是钻孔）。该机器几乎可以在各个行业和国家 /地区的每个角落看到。

b）     该系列产品可以完成的主要任务包括：切割（CNC板切割机）；切条切割（板条切割机）；边缘斜角（板三重切割机）；各种类型的金属板上的钻孔（CNC板切割和钻孔机）；





C）     在CNC带状板切割机中切割的工件范围从15m宽度x 3M的最小规格到最大的15m宽度x 15m的宽度（甚至更长）。在这些中，CNC板切割机的标准尺寸为4m宽乘15m；

2）CNC脱衣机切割机的背景:

一个）     金属板切割是所有过程技术的第一步。在引入CNC板块切割机之前，该步骤是手工制作的，这是低效率，劣质和不稳定的切割质量。

b）     随着CNC条纹切割机中金属板切割的自动化，此步骤变得更加生产力，高标准和一致的质量。

2。    CNC脱衣板切割机的工作原理:

1）     CNC等离子体板切割机和CNC火焰板切割机以配备有氧乙烯或等离子体电源的切割系统的机械骨架进行工作，并由CNC系统控制；

2）     机械骨架在龙门运动类型中是大多数，它在工作过程中以切割速度移动，沿纵向切割板的切割；

3）     有时，CNC板切割机以表类型或水下类型的方式工作，以满足特定需求；

4）     火焰和等离子切割火炬安装在CNC条板切割机的龙门梁上，并在工作过程中移动切割速度，并沿横向切割板切割；

5）     这些切割火炬的高程是由A.C.电动机驱动的，具体取决于工件的厚度和切割工艺技术的要求。切割火炬的上下移动可以通过两种方式实现：通过人力干预开关控制或通过火炬高度控制器。电容高度控制器用于CNC火焰板切割机中，并且电弧电压高度控制器用于CNC等离子体板切割机中。有关这些火炬高度控制器的介绍，请查看“等离子体和火焰条4M CNC等离子体板切割机”;

6）     火焰和等离子体的切割系统配备在CNC切割机的龙门束上；



7）     补充说明:

一个）     有关标准火焰CNC板块切割机的介绍，请查看“基本配置CG4000单驱动火焰CNC带状板切割机”;

b）     有关标准等离子体CNC切割机的介绍，请查看“多切割容量CG4000双驱动CNC等离子板切割机”。

3。    CNC板块切割机的技术参数:

以下是CNC-CG系列火焰和等离子体CNC切割机的技术参数的大纲：

CNC-CG系列CNC板切割机 （CNC等离子板切割机，CNC火焰板 切割机）
切割导轨跨度	（1500〜15000）毫米
有效工件宽度	（80〜14200）毫米
铁路长度	15000毫米（可以是特殊的）
最大限度。工件长度	12000毫米（可以是特殊的）
驱动模式 龙门运动	单身的 或带有伺服电动机的双尺寸
切割驱动器 头	伺服驱动器
切割风格	氧乙烯，血浆
最小到最大。 火焰切割厚度	6〜150毫米（特殊制造的200mm）
最小到最大。 血浆切割厚度	1〜22/ 25/30/35/45毫米（取决于等离子体的模型 电源）
总定位准确性	±0.5 mm
