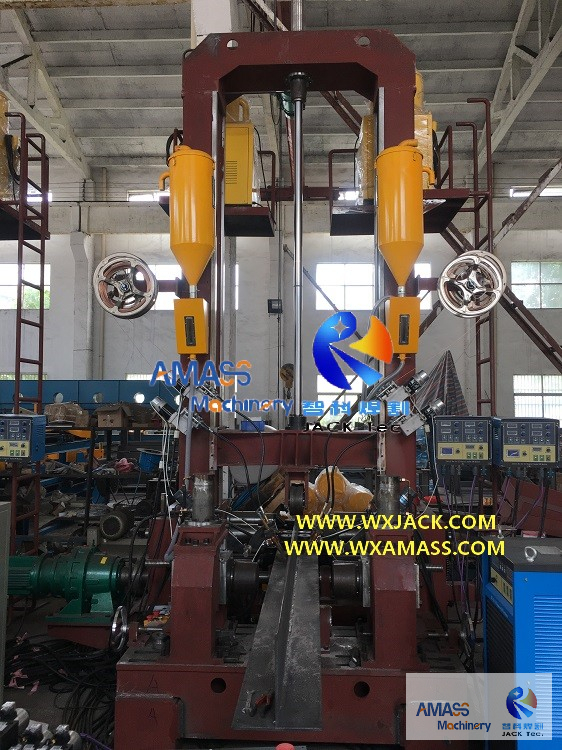

ZHJ8020是ZHJ/PHJ Fit Up Full I Beam Fabrication Machine的产品家族中的“高大又薄”,请检查1英石照片。
由ZHJ8020自动H梁制造机生产的产品,请参阅附件6Th草图。我们称这台机器为“高又薄”的原因就像它的主体的外观,如1所示英石ZHJ8020 I光束焊接机(T梁焊接机)的照片,该照片可产生高度(最高2m)和相对小焊接接缝(8〜12mm)的焊接结构成员。
我们在产品部分中介绍了ZHJ垂直H光束焊机的应用/结构/主单元ZHJ8018 i光束组件焊接直立的整体机器和ZHJ8020积分函数H光束焊接设备t, 请检查。在本节中,我们将从组装/焊接/拉直机器的组装/拉直机器中获取几个重要的支撑元素:
一个) 在ZHJ自动H梁制造机中,该机制的正常工作是所有以后的过程步骤的基础。它的外观看到了2nd照片。它有一个盒子结构空心桌,内部有2片平坦的平坦和2片斜变速杆(总4块);
b) 桌子上有两块直立的轴,上面有两块黄色的“爪”。
C) 在爪子的前尖端,有2对(4件)的网络吊带辊在较高位置;
d) 位于较低位置的2块法兰持有辊位于扁平传输杆的前端;
e) 桌子底部的2块液压缸(对于工件的两侧)用于驱动倾斜和平坦的透射棒,进而驱动所有操纵器的固定器;
一个) 在ZHJ积分函数I光束焊接设备中,此步骤控制生成的工件的准确性;
b) 请检查3路照片。在照片中,滚筒用塑料薄膜保护包装。这些滚筒由钢化45#钢制成,直径为110mm,高度为55mm;
C) 与输入操纵器的那些相同,在ZHJ垂直H梁焊机中,这些滚筒的安装高度是精确计算的,以便与Web和法兰的高度准确地匹配;
一世。 将焊丝传送到焊接接缝,然后将焊接电流传递到焊接线;
ii。 形成用于焊接的电弧电路:通常在ZHJ H梁焊接设备中,焊接和电线充当正极,而工件则充当负极;
b) 焊接火炬是由铜管制成的,这些黄铜是用车床加工的;
一个) 请检查4Th也照片。在ZHJ梁制造机中,它可以管理焊接火炬的位置准确性,从而在很大程度上焊接质量;
b) 交叉滑动的平方形和总尺寸为250mm x 250mm。它可以在水平(x轴)和垂直(y轴)方面调节焊接火炬的位置,该方式的速度为100〜120mm,在精确的线性导向下引导,用铅螺丝传输,并在其外侧用小型手轮操作;
对于这款ZHJ8020自动H光束制造机(I光束焊接机):
技术参数 | ZHJ8020完整固定i 梁制造机 (我光束焊接 设备) |
网络尺寸 | 高度:0.2〜2.0 m;厚度:6〜32毫米 |
法兰尺寸 | 宽度:150 〜750毫米;厚度:6 〜40毫米 |
工件(焊接H光束)长度 | 3〜15 m(可以是特殊的) |
组装的三合一工作速度/ 焊接拉直 | 范围:200〜1200 mm/min。 控制,VFD |
单通焊缝的高度 | 最大限度。 8〜12毫米,平坦 锯的圆角焊接 |
工件交付 | 对称截面形状的焊接H光束/T光束 仅有的 |
机器总体尺寸(l×w×h) | 28m×4m×4.8m |
输入 /输出传送带 | 每个长度为10〜11m,每个长度为3个部分; 一个带电动机的细分市场,两个段追随者,驾驶电动机1.1kW; 输入输送机具有3组定位 操纵器 |
驾驶模式 | 组装/拉直: 液压缸 工件旅行: A.C.电动机 |
法兰和网络组装 | 液压电动机和 圆柱体自动内置 |
液压系统额定功率和 压力 | 4KW,4〜8 MPA |
焊接模式 | 锯(淹没弧焊),单个 弧或双弧 |
主变速器电机 | 5.5 kW |
焊接电流 | 工作电流:380〜 750a;上限:1000 A |
ZHJ8020是ZHJ/PHJ Fit Up Full I Beam Fabrication Machine的产品家族中的“高大又薄”,请检查1英石照片。
由ZHJ8020自动H梁制造机生产的产品,请参阅附件6Th草图。我们称这台机器为“高又薄”的原因就像它的主体的外观,如1所示英石ZHJ8020 I光束焊接机(T梁焊接机)的照片,该照片可产生高度(最高2m)和相对小焊接接缝(8〜12mm)的焊接结构成员。
我们在产品部分中介绍了ZHJ垂直H光束焊机的应用/结构/主单元ZHJ8018 i光束组件焊接直立的整体机器和ZHJ8020积分函数H光束焊接设备t, 请检查。在本节中,我们将从组装/焊接/拉直机器的组装/拉直机器中获取几个重要的支撑元素:
一个) 在ZHJ自动H梁制造机中,该机制的正常工作是所有以后的过程步骤的基础。它的外观看到了2nd照片。它有一个盒子结构空心桌,内部有2片平坦的平坦和2片斜变速杆(总4块);
b) 桌子上有两块直立的轴,上面有两块黄色的“爪”。
C) 在爪子的前尖端,有2对(4件)的网络吊带辊在较高位置;
d) 位于较低位置的2块法兰持有辊位于扁平传输杆的前端;
e) 桌子底部的2块液压缸(对于工件的两侧)用于驱动倾斜和平坦的透射棒,进而驱动所有操纵器的固定器;
一个) 在ZHJ积分函数I光束焊接设备中,此步骤控制生成的工件的准确性;

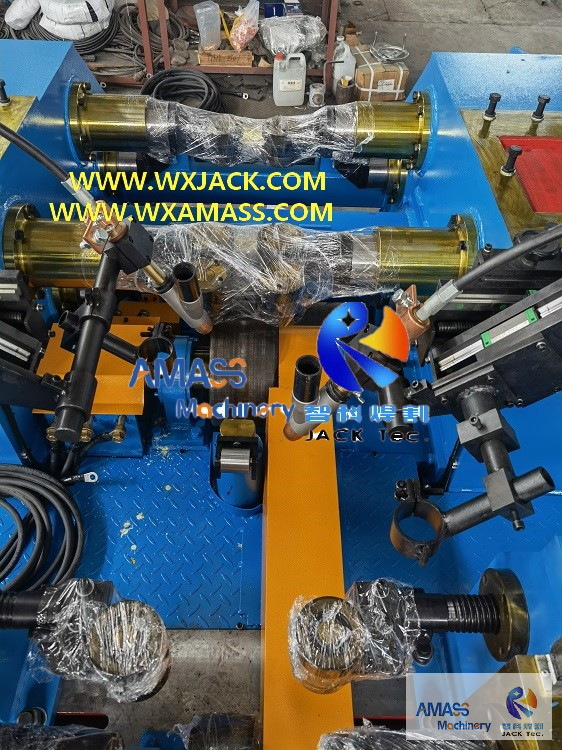

b) 请检查3路照片。在照片中,滚筒用塑料薄膜保护包装。这些滚筒由钢化45#钢制成,直径为110mm,高度为55mm;
