PHJ15万能三合一工字钢机

状态:
数量:

该附件是一组PHJ15通用使用中的三台H梁制造机,由Wuxi Jack生产和导出给俄罗斯的客户。



1。    phj15上的大纲三分之一h梁制造机:

1)     PHJ15 I光束组件焊接焊接整体机在海外市场非常受欢迎。它具有通用应用制作几乎所有结构构件的H光束/ I光束/ T梁,包括对称和不对称截面形状。工件尺寸属于钢结构使用中标准尺寸原材料的范围;

2)     2nd和3在制造焊接H梁和T梁的过程中,为PHJ系列函数H梁焊接机拍摄了照片。为了使H光束/ I光束进行,工件需要通过这次拉梁焊机两次,第一次进入t梁,第二次进入H梁(I梁);

3)     简而言之,PHJ系列锯H梁焊接机(SAW T梁焊接机)制造工件在液压和电动机驱动器的混合驾驶模式下,连续三个拟合/焊接/拉直的步骤;除了材料的处理和一个站点调整以进行法兰对齐和网络对齐外,该集成的H梁焊接机中的所有其他作业都是自动的。它是一种精致而精致的设计,高度自动化,易于用户友好的设备.



2。    PHJ15集成H梁焊接机的组成:

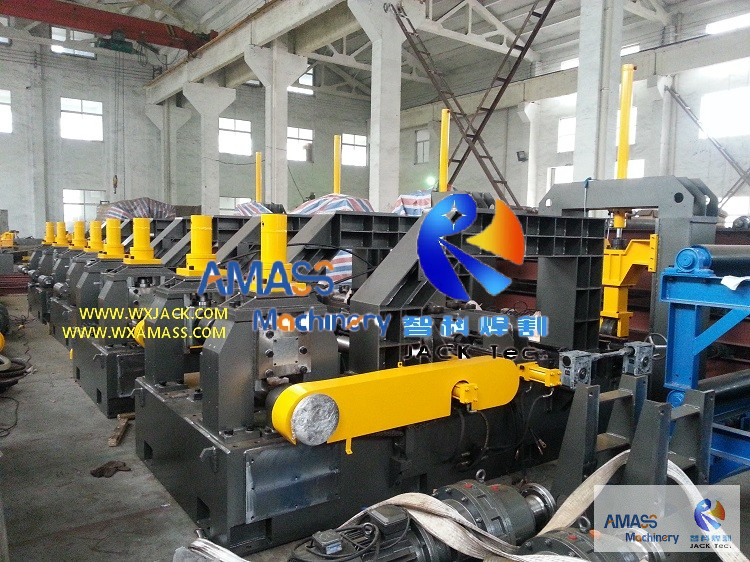

1)     由于其流行的用途和较大的销售量,PHJ15 I光束组件焊接焊接直立机通常是在批处理生产中制造的,如4所示Th  照片。有4套PHJ15集成的H梁焊接机,准备发货。这张照片还提供了有关PHJ系列产品组成的线索,一组这样的机器由主体和输入传送带组成;再进一步,该拉力的主体通过梁焊机有两个主要部分(在3中的前面照片)和U形龙门梁(后方);

2)     更明确地,在5中显示了积分函数H光束焊接机的结构Th照片,可以将其视为设备的爆炸视图:

3)     在正面(最左侧)是H梁制造机的基础床,它整合了组装/焊接/拉直的工作单元。这张照片是在横梁焊机的带动侧的入口侧(组装)拍摄的。组装单元可以在3中非常清楚地检查照片由三对Web对齐辊组成(每对4辊,总共12个滚筒)。每对辊子都牢固地夹住了网络,使其与SAW H梁焊接机(T梁焊接机)的中心线对齐;

4)     还有另外2对法兰对准辊,由于其较低位置,在工作区域的垂直视图中无法清楚地识别出它们,但可以在2中看到nd照片。请检查底部法兰的边缘,两个边缘都倾斜了滚筒。这些说明了集成的H梁焊接机的拟合(组装)原理。这些法兰和网络对齐辊是液压驱动器;

5)     回到5Th照片。在中间,带有蓝色盒子的黄色爪子是输入操纵器。一组PHJ15中有三组这样的操纵器一组三h梁制造机,它们在机器的输入输送机处部署。它是用于支撑H梁/ T梁的原材料,并使其与在操作的进料步骤中与拉梁焊机的中心线对齐;

6)     在5中最远的(最正确的)Th照片是龙门梁。它是SAW H梁焊接机主体的上部,该机构由两个方形连接板和20块高强度螺栓组成。严格管理合适的扭矩;

7)     在5中Th照片一组h光束端朝向机器可以看到其上部(设备关闭的窗户)。它是Wuxi的另一个优越产品。这台机器用于焊接H梁的端面铣削。因此,它是PHJ系列积分函数H光束焊接机的同级产品。


0B- PHJ梁焊接机

3。    技术参数:

对于此PHJ15积分功能H光束焊接机(T梁焊接机):

技术参数

PHJ15通用 使用三个I梁制造机(H梁制造机)

网络高度

0.2〜1.5 m

网络厚度

5 〜30毫米

法兰宽度

0.2〜0.8 m

法兰厚度

6 〜40毫米

工件 (焊接H梁)长度

3〜15 m(可以量身定制)

在职的 组装速度/焊接拉直

范围0.2〜1.2 m/min。工作速度500〜700mm/min。 (无步,逆变器 控制)

焊接 接缝

单通道 最大尺寸8〜12毫米

工件

对称 和不对称截面形状

焊接 h光束/ i梁/ T梁

机器 总体尺寸(l×w×h)

28m×4m×4.6m

输入 和输出传送带

10〜11m 每个3个部分的长度;一个有电动机,两个追随者;输入输送机 3组液压操纵器

驾驶 模式

集会/ 拉直/

输出 传送带高程:液压缸

焊接 模式

单身的 弧形或双电弧在圆角平坦位置

液压 压力

6〜8 MPA

法兰 和网络拟合方式

一 侧液压缸,另一侧手动手轮转动 线索
