中大型PHJ18 SAW综合功能H型钢拼焊矫正机

109
状态:
数量:

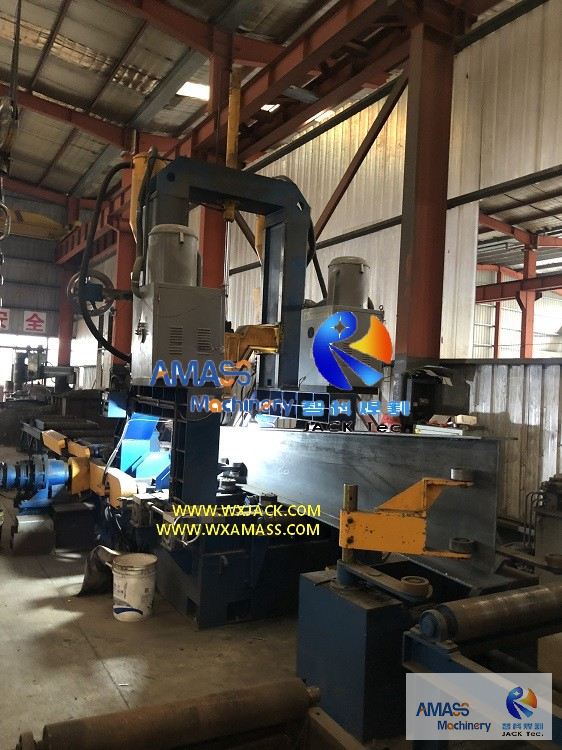

正如我们在1中看到的那样英石照片,在研讨会中有一组PHJ18 I光束制造机。这张照片取自拉梁焊机的输入输送机。和,您能否判断这件焊接H光束/ I光束的生产中的哪一步? ---在第二轮工作中,从T梁到H梁/ I梁:2nd将一块法兰组装并焊接到倒的T梁上。确切地说,如果仔细研究,照片可以告诉我们许多信息。



1。     PHJ18自动锯H梁焊接机上的草图:

1)       正如我们在第一张照片中看到的那样,在该I I Beam组件焊接直线矫直机的中央工作区域中有大灯照明,即使是白天拍摄的。背后的原因是,请检查2nd照片:该区域上的前视图。在梯形框架的两侧,它是一个相对封闭的区域,在不支持照明的情况下,它看起来可能是黑暗的,因此难以监视该积分功能I Beam焊接机的工作过程;

2)       该PHJ18的最终产品是什么?第一张和第三张照片给出答案:焊接h光束/ i光束/ t的“纤细”功能:大小可能很大,就像在PHJ18自动T梁焊接设备的模型中,最大的工件高度可以高达1.8 m;但是厚度不是那么大。这两张照片中的工件的厚度约为10〜15毫米,适用于一次焊接。作为钢结构行业的客户,如果您需要生产更大的焊接接缝尺寸的工件,则可能需要专用H横梁浸没弧焊机。在这里,“专用”一词是指机器具有SAW的孤立功能,而不是在PHJ自动锯H梁焊接机的情况下:组装和拉直功能也包括在机器中;

3)       高质量的组装是在此PHJ设备中提供高质量工件的前提。实际上,组装是工作期间最具挑战性的工作,它直接确定了从PHJ SAW SAW SAW SAWE I BEAM焊接机传递的成品H光束/ I梁/ T梁的准确性和精度。因此,让我们在下一项中瞥见它。



2。     pHJ的法兰和网络微调机制看到了i光束焊接机:

1)       组装分为两个阶段:法兰和网络的初步定位和握住,用机器手在输入输送机中制成。它的详细内容在“产品”部分中引入PHJ18看到H光束焊接机, 请检查。在本节中,我们主要关注第二阶段:法兰和网络的微调;

2)       从4中可以找到Th照片,在基础框架的左侧外部,有2块水平安装的黄色油缸(前面的一个圆柱体被包围在相同的颜色盖中,可能不会引人注目)。这是为了驱动网络的微调辊;

3)       在圆柱体的后面,在材料的入口处有一套手动轮的手动还原套件 - 这是用于法兰在PHJ自动H梁焊接机中的手动位置;

4)       您可以想象,在基础框架的相对侧,这在4中是看不见的Th照片,有相同数量的油缸用于法兰进行微调,还有另一组用于网站位置的手动缩减器---这是正确的,在此PHJ自动I梁焊接机中,法兰和Web的微调机制处于交错而对称的布置。这被认为是出于设计意识形态,因此是机器的工作原理:法兰和网络应精确,精确和强行地组装到最终的H束/I梁/T束结构中.


0B- PHJ H光束焊接机

3。     技术参数:

对于此PHJ18自动锯H梁焊接机(I梁焊接机):

技术参数

PHJ18中型锯积分 功能I光束制造机(拉动I光束焊机)

网络尺寸

高度: 200 〜1800毫米;厚度:5〜30毫米

法兰尺寸

宽度: 200 〜800毫米;厚度:6 〜40毫米

工件 (焊接H梁)长度

3 〜15 m(满足客户需求)

持续的 组装/焊接/拉直的工作速度

范围200〜1200 mm/min。常见的工作速度是 500〜700mm/min。对于10〜15mm的厚度工件(无步,逆变器控制,可变频率驱动器)

看到焊接 接缝

一度 最大通行证。高度8〜12毫米

工件

对称 和不对称横截面

焊接 h光束/ i梁/ T梁

机器 总体尺寸(l×w×h)

28m×4m×4.8m,包括 输入和输出传送带

输入 和输出传送带

10〜11m 每个3个部分的长度;一种驾驶类型,另外两个惰轮型;输入 输送机有2〜3组液压机手

液压 开车

法兰 和Web对齐辊/拉直/

输出 传送带高程/主压辊

焊接 模式

单身的 弧形或双电弧在圆角平坦位置

主要驾驶 马达

5.5kw

液压 系统规范

4kw电源, 4〜8 MPa压力

法兰 和网络微调

一 侧液压缸,另一侧手动铅螺丝;法兰和网络 交错对称
