特殊尺寸和定制 PHJ/ZHJ 自动H型钢组焊矫一体机

95
状态:
数量:

这是3是时候我们采用ZHJ系列自动I梁焊接机的产品部分来介绍其定制型号。在本节中,讨论不仅限于任何特定的大小和模型,而是对H梁制造机的这一子组的一般诱导和分析。



1。     特殊尺寸积分I梁焊接机的客户需求:

1)    钢结构行业中常用的焊接H光束/ I光束/ T梁的尺寸:

一个)        高度:此尺寸范围为0.2m 〜15m(超过50%),高达1.8m/ 2.0m;

b)       宽度:它具有两种范围:(150mm〜750mm) /(200mm〜800mm);

C)        厚度:在网络的垂直方向上,它为6mm〜32mm;在法兰的水平方向上,它为6mm〜40mm。

d)       这些都分为“标准尺寸”类别,这些类别属于PHJ15〜20/ZHJ8015〜8020积分锯H光束焊接机(T梁焊接机)的工件规范范围;

2)     另一方面,钢结构项目的多样性要求生产一定数量的特殊尺寸成员,通常尺寸较小。 2021年,Wuxi Jack收到了许多来自俄罗斯/非洲国家/非洲国家海外客户的需求的案例,预计超轻型H Beam/ I Beam可以预计I i束组件焊接焊接整数机器的成品。其中一个示例请参见附带的2张照片,这是俄罗斯客户的H光束工件插图的手绘;

3)    这些特殊工件的普遍性可以概括为:

一个)        工件大小从标准缩小到原始的一半甚至三分之一:最大。高度为550mm〜1000mm;最大厚度为10〜20mm,有时甚至出现5〜6mm,这超出了SAW的底部极限(淹没的电弧焊接);

b)       因此,这些工件尺寸的变化带来了在ZHJ/PHJ I梁焊接机(垂直I梁焊机)上以锯和设计焊接模式的挑战。



2。     杰克可以做什么来制作特殊尺寸的锯h梁焊接机:

1)     这些H梁焊接机中工件的减少不等于相等的尺度降低。问题之一是拉直能力 重新考虑。众所周知,在标准尺寸的PHJ/ZHJ中,有一条经验法则,该规则可提供有关宽度和法兰厚度之间关系的经验数据,可以拉直。有关详细信息,请检查产品部分ZHJ8015积分锯H梁焊接机;对于特殊尺寸工件,这种应力条件需要再次计算/分析/验证。以下是我们基于此给出的建议日期(对于拉伸强度σb≈400mpa):

法兰厚度T(毫米)

6 ~14

14 ~20

法兰宽度b(mm)

80 ~500

200 ~500

2)    这基础床无论工件大小多么小,它是机器中央工作区域的工作表,这是机器中央工作区的工作表,因为组装/焊接/拉直的工作单元应具有足够的程度适应性。请检查3照片,在这方面,小和标准尺寸穿过I光束焊机没有区别。

3)    另一方面,最佳龙门应当调整梁焊接机的符合工件的高度,如4所示的情况Th照片,比标准模型H梁制造机的短。并考虑狭窄的工件法兰的宽度,有时是小尺寸的垂直i梁焊机,主要压辊在工作过程中持有工件的主要目的是相应地缩小轮辋

4)    这结构和工作原理e小尺寸的I梁焊接机应该保持相同,因为它是通过I梁焊机拉动的基石;

5)    总结,5Th照片显示了一组小型I光束组件焊接在工作中的整体机器,焊接了一块小尺寸的H梁/I梁。我们可以看到,这款梁焊接机中的主要压辊比标准辊要窄。

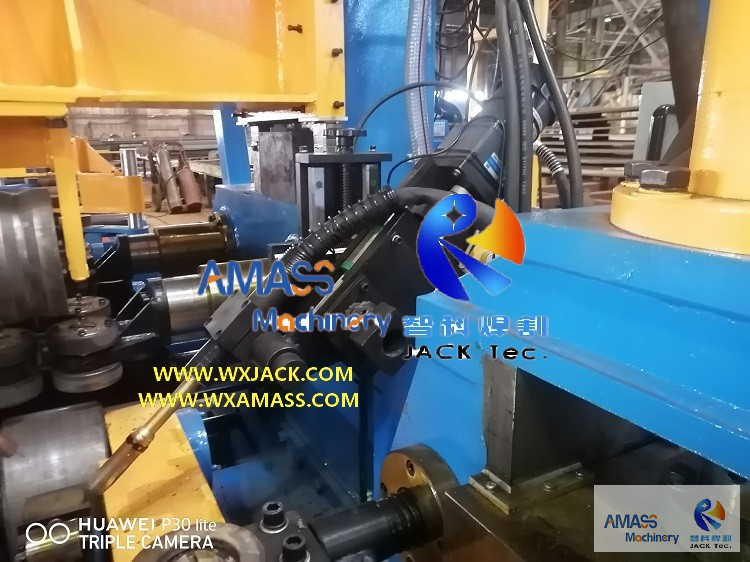

6)    6Th照片显示我们生产并于2021年7月出口到俄罗斯的ZHJ5010一组特殊尺寸的H梁制造机的铭牌。请在CO上查看所附视频2该梁焊接机中的MIG/MAG焊接,用于5〜6mm厚度的焊接工件。



3。     技术参数:

对于PHJ/ZHJ自定义制造I光束组件焊接直立机器(梁制造机):

技术参数

PHJ/ ZHJ特殊尺寸 自动I梁焊接机(垂直I光束焊机)

网络尺寸(例如)

高度:0.2〜1.0 m;厚度:6〜10毫米

法兰尺寸(例如)

宽度:150 〜500毫米;厚度:6〜20毫米

工件(焊接H光束)长度

特别制造

组装的三合一工作速度/ 焊接拉直

范围:200〜1200 mm/min。 控制,VFD

单通焊缝的高度

最大限度。 8〜12毫米,平坦 SAW/CO的圆角焊接2mig/mag

工件交付

焊接h光束/ i梁/ t 光束

机器总体尺寸(l×w×h)

(例如)

28m×4m×3.6m

输入 /输出传送带

特殊的长度;输入 输送机有定位操纵器

驾驶模式

组装/拉直: 液压缸

工件旅行: A.C.电动机

焊接模式

锯(淹没弧焊),单个 弧或双弧

/co2mig/mag

焊接电流

工作电流:380〜 锯750a;

360〜420a for Co2   mig/mag
