遵循ZHJ8015拟合完整的I光束制造机的前部,我们继续讨论ZHJ系列自动梁制造机上的焊接技术。
1) 在这里,这句话是指使焊接H光束/I高度高达18m的光束,一组PHJ18 I梁组件焊接焊接的集成机将代替了过程技术的传统三个机器。

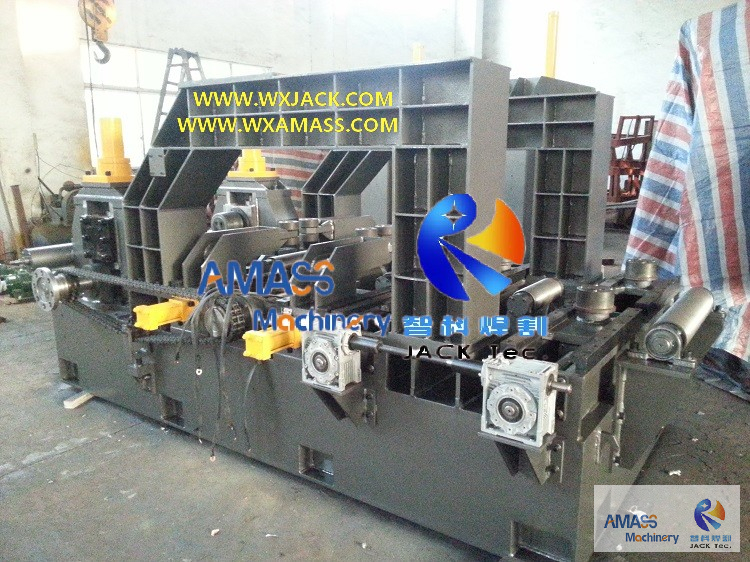

2) 附件1英石照片是在他们的新研讨会中的中国客户网站拍摄的。这里安装了两套ZHJ系列完整的I光束制造机(自动H光束生产机):左侧是ZHJ8015,右侧是ZHJ8018。通过这种组合,可以制作全范围的工件尺寸(0.2m 〜1.5m 〜1.8m高),考虑到容量和效率。
锯(淹没的弧焊接)是ZHJ穿过H光束焊机的核心步骤。其中涉及一些技术,这些技术决定了在此H梁焊接设备(T梁焊接设备)中直接焊接工件的质量:
一个) 这是焊接操作中最重要的参数。它取决于工件厚度(在比例关系中);
b) 配备了ZHJ自动H光束生产机的锯电源最大。 1000a的焊接电流;
C) 该梁焊接设备中最常见的焊接电流范围为500A〜600A〜700A,用于工件厚度约10〜12mm;
d) 对于20mm〜32mm的较厚网络,需要提前在网络上进行焊接凹槽XBJ系列边缘铣床;
一个) 在ZHJ自动H梁生产机的锯中,有3个成绩为2.5mm/ 3mm/ 4mm实心线,这也由工件厚度确定。
b) 根据经验,对于5〜6mm左右的网络厚度,焊丝的直径应为2.5mm;对于10mm以上的厚度,应选择直径为3mm/ 4mm的焊丝;

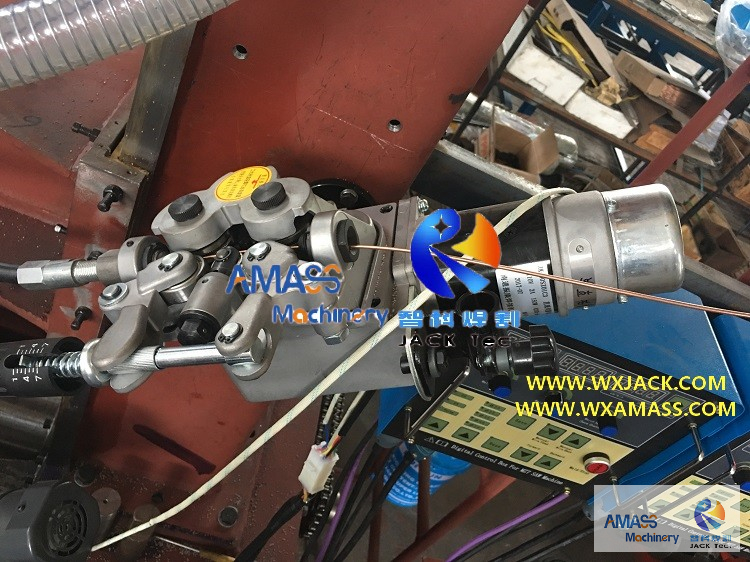

C) 请检查2nd照片。在ZHJ的焊缝穿过H梁焊机的焊接射线中,在电线馈电机构的前端,有倾斜开关,用于选择焊接线尺寸的相应等级。
这是根据要调整的焊接电流自动控制的(因此在H梁焊接设备中的工件厚度);
一个) 在锯中,烧结的通量胜于熔化的通量;在中国焊接行业中,有适用于SAW的SJ101 SINTER FLUX的全国级;
b) 焊接通量的功能:在大的锯中,焊接通量可在焊接熔融池上进行保护,从而防止氧化,从而获得良好外观形成和高强度的焊接接缝;同时,焊接通量可以将一定量的痕量活性元件传递到焊接接缝中(例如锰/硅),以改善焊接接缝的机械特性;
C) 开关ZHJ I梁焊接设备的焊接火炬。请检查3路用于焊接通量的照片在这台机器中应用;
5) 有关ZHJ系列机器的技术视图,请检查ZHJ8018自动H光束生产机器和ZHJ8020积分H光束焊接设备.
对于这款ZHJ8018自动H光束生产机(拉动H光束焊机):
技术参数 | ZHJ8018一个更换 三件贴合的I梁制造机(H梁焊接设备) |
网络尺寸 | 高度:0.2 〜1.8 m;厚度:6〜32毫米 |
法兰尺寸 | 宽度:150 〜750毫米;厚度:6 〜40毫米 |
工件(焊接H光束)长度 | 3〜15 m(可以是特殊的) |
组装的三合一工作速度/ 焊接拉直 | 范围:200〜1200 mm/min。 控制,VFD工作速度:500〜700 mm/min。 |
单通焊缝的高度 | 最大限度。 8〜12毫米,平坦 锯的圆角焊接 |
工件交付 | 对称截面形状的焊接H光束/T光束 仅有的 |
机器总体尺寸(l×w×h) | 28m×4m×4.5m |
输入 /输出传送带 | 每个长度为10〜11m,每个长度为3个部分; 一个带电机的细分市场,两个段的追随者,驱动电动机1.1kW |
驾驶模式 | 组装/拉直: 液压缸 工件旅行: A.C.电动机 |
法兰和网络组装 | 液压电动机和 圆柱体自动内置 |
液压系统额定功率和 压力 | 4KW,4〜8 MPA |
焊接模式 | 锯(淹没弧焊),单个 弧或双弧 |
焊丝 | 2.5mm/ 3mm/ 4mm |
焊接电流 | 工作电流:380〜 750a;上限:1000 A |
