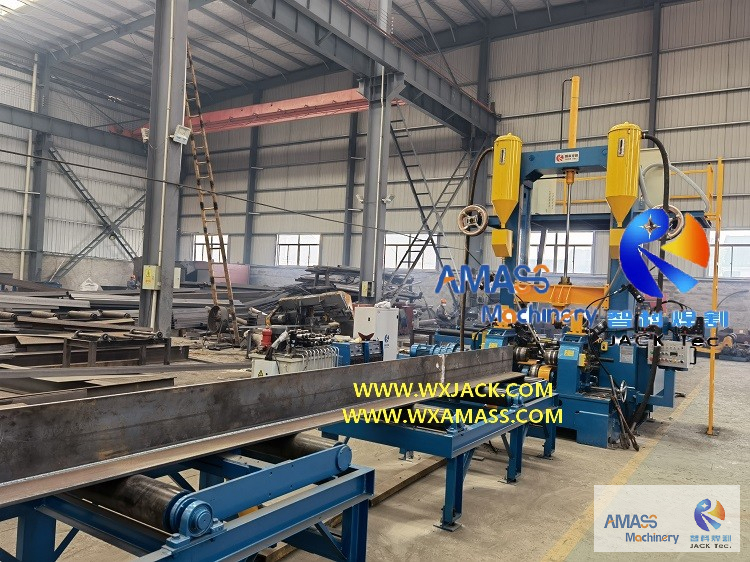

随附的图片是在客户站点上拍摄的，在一组ZHJ8015集成功能中三合一组合一组自动H梁焊接机。从SAW H梁制造设备中导出了一块T梁（SAW支架供淹没电弧焊接，这是H梁焊接机和T梁焊接机中的主要焊接模式）。
1） 有了另一个法兰，主图片中的工件可以从T梁到H梁制成。在Saw H Beam焊接机上拍摄的大量图片中，其中很大一部分在T梁的阶段显示工件，与附带的第一，第二和第三张图片一样;
2） 在实际应用中，T梁焊接机还与H光束焊接机共享相同的结构/工作原理/操作。从这个角度来看，它们可以交换。我们在“产品”部分中讨论了此主题。PHJ15自动H梁制造机”;
3） 我们已经在T梁焊接上看到了许多图片和视频，但没有组装T光束。请查看随附的视频，该视频已明确拍摄，以对齐原理和T梁安装的过程，发生在自动T梁焊接机中：有2组用于夹紧网络的对齐辊（在较高位置），以及2对夹紧法兰的对齐辊（在较低位置），由液压缸驱动，并用液压缸驱动并用引导。依次移动轴，定位并固定T梁的网络和法兰；
4） 这是T梁（H梁）的第二阶段组装，最终和精确。从视频中可以看出，这三合一合一的光束焊接机中的这些对齐辊是偏心辊，可以根据工件的变化进行±2.5mm英寸的调整，确保高精度的H光束（T梁）组装。
1） 在三分之一的H梁制造机（和三合一t梁焊接机）中，大多数焊接模式都可以看到。超过90％的机器仅配备了锯电源。另一方面，有特殊的情况，客户需求锯和合作2配备了H梁焊接机（T梁焊接机）的气体屏蔽焊接。在厚度低于5〜6毫米的焊接工件中，预期焊接接缝的影响较高（例如，焊接接缝的较高强度，例如应用于造船），CO2气屏蔽焊接是最佳选择。所附的第二张图片显示2在T梁焊接机（H梁焊接机）中执行的气体屏蔽焊接。从在此过程中产生的强弧光中，我们可以确定采用的焊接模式。
2） 对于H梁制造机采用的两种焊接模式，应配备4组焊接电源：2组锯和2组CO2。因此，相应提高了H梁焊接机（T梁焊接机）的总设备价格；
3） SAW和CO的焊接火炬/控制控制台2焊接也不同，应配备H梁制造机。
对于这款ZHJ8015自动H梁焊接机（T梁焊接机）：
技术参数 | ZHJ8015自动H光束 制造机 |
网络高度 | 0.2〜1.5 m |
网络厚度 | 6〜32毫米 |
法兰宽度 | 150〜750毫米 |
法兰厚度 | 6 〜40毫米 |
工件（焊接H光束）长度 | 3 〜15 m（满足客户需求） |
组装/焊接的工作速度 拉直 | 200〜1200 mm/min。对于锯和合作2 （无步，逆变器 控制，用电位计调整） |
单通焊缝的高度 | 最大限度。 8〜12毫米，平坦 SAW/ CO的圆角焊接2 |
工件（焊接H光束）交叉 部分 | 仅对称（指 关于网络的法兰） |
机器总体尺寸（l×w×h） | 28m×4m×4.2m |
输送带 | 输入 /输出10〜11m 每个长度，每个3个部分； 一段驾驶，两个 细分闲置类型 |
驾驶模式 | 组装/拉直： 液压缸； 焊接：电动机 |
焊接模式 | 多数：锯 （淹没的电弧焊接， 2.5/3/4毫米直径焊接 电线），单弧 少数民族：公司2 气屏蔽焊接 |
最大限度。焊接电流 | 最多1000 a用于锯； 420a 对于CO2 |
