1) 基于焊接H梁的大小和横截面形状:对称(适合PHJ系和ZHJ系列)或不对称(仅适用于PHJ系列),有几种标准拟合全H梁焊接机可供选择。健康)状况;
2) PHJ18 h梁组件焊接直型整体机具有对称和不对称类型的横截面H光束的能力(请查看附件图片),网络尺寸高达180万。

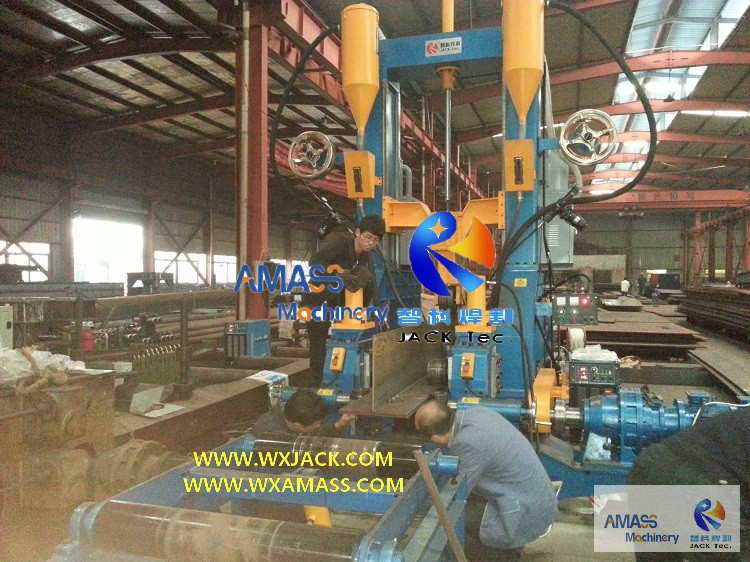

1) 从附件的图片中可以找到,PHJ18积分函数H梁焊接机具有固定龙门基碱的结构,配备了输入和输出输送机;
2) 在工作过程中,工件通过此PHJ系列三分之一的梁焊接机行进,制成了焊接H梁的一件成品。
1) 我们已经对PHJ系列的组装/焊接/拉直单元进行了介绍,在上一个产品部分的“PHJ15三分之一h梁制造机“, 请检查;
2) 以下是PHJ系列集成的H梁焊接机的支持单元:
一个) 一组拟合全H梁焊接机的PHJ系列每个具有10m的长度,用于输入和输出输送机;
b) 输入和输出传送带均由3个段组成。其中一个是电动机驱动的,其余两个是空闲的。
C) 对于第一阶段(粗糙)对齐和支撑法兰和网络,有3组操纵器,或安装在输入输送机上的拉杆系统;
d) 2个输出输送机的段具有升高的能力;
一个) 这是整个PHJ系列中三h梁制造机的“电源”。
b) 它被放在PHJ系列的主体旁边的地面上,锯式焊接机。
一世。 拉杆系统用于第一阶段(粗糙)组件;
ii。 第二阶段(精确)组件的对齐单元;
iii。 矫正单元,用于校正焊接后变形;
一个) PLC和逆变器是PHJ系列H束组件焊接直立的整体机的核心元素;
b) PLC控制逻辑序列和工作步骤,以及逆变器控制PHJ系列的工作速度(组装/焊接/拉直均匀),适合全H梁焊接机。
对于此PHJ-18的集成功能,适合全H梁焊接机:
技术参数 | PHJ18三分之一h梁制造机 |
网络高度 | 200 约1800毫米 |
网络厚度 | 5〜 30毫米 |
法兰宽度 | 200 约800毫米 |
法兰厚度 | 6〜 40毫米 |
工件(焊接H光束)长度 | 3000 约15000毫米(满足客户需求) |
组装/焊接的工作速度 拉直 | 200〜1200 mm/min。(VFD) |
单通焊缝的高度 | 8〜12 毫米 |
工件(焊接H光束)横截面 | 对称 和不对称 |
机器总体尺寸(l×w×h) | 28m×4m×4.9m |
驾驶模式 | 组装/拉直:液压; 焊接:电动 |
