1) 这是ZHJ系列集成自动H梁焊接机的最大型号。它具有Web高度高达2m的焊接H光束的制造能力,其形式是网络和法兰之间的对称接头。请查看所附图片;
2) 对于如此庞大的工件,可以看到ZHJ8020内置H梁制造机中的焊接模式(淹没电弧焊接)。
除了本节末尾表示的尺寸范围外,ZHJ系列集成的H光束焊接机的成品的另一个要求是:
作为操作ZHJ系列垂直H光束焊机(垂直H梁焊接机)的准备任务之一,请确保焊接H梁的规格符合可以与ZHJ伸直的法兰厚度和宽度之间的关系符合量的经验。 -Series H梁组件焊接伸直机:
法兰 厚度t(mm) | 6 ~20 | 20 ~25 | 25 ~32 | 32~40 |
法兰宽度b(mm) | 200 ~800 | 450 ~800 | 600 ~800 | 700 ~800 |
1) 附件显示了一组ZHJ8020积分H光束焊接机的主体。它从垂直龙门和坚固的基座中组装成形状,并带有组装单元,焊接火炬和矫直滚筒的序列。在实际使用中,还将配备有SAW H梁制造机的输入和输出输送机;
2) 工件从主体的后侧穿过H梁焊机(H梁焊接机),并从其前侧出来(从附件图片中查看),这也是其主体组装 /焊接 /拉直布置的顺序;
3) 常规H光束组装机,都组装和粘结焊接(通常2)在工件上进行。在ZHJ系列中看到H梁制造机,工件组装,然后立即浸入弧形焊接。或者,换句话说,仅保存在该H梁焊接机中的锯(淹没电弧焊接)的最终焊接。原始公司2由于在H梁焊接机的这种组合功能中不必要,因此除去了固定焊接;
一个) 本节用作H梁组件焊接直线机的“臂”;
b) 它包括三个段的输入和输出传送带(每个长度为10m);
C) 一个驱动段和两个空闲段每个输入和输出输送机;
d) 出于安全目的,覆盖了输送机的传输单元;
一个) 该单元是“血液”或锯H梁制造机的电源;
b) 操纵器的组装单元,对齐辊和拉直辊的拉直单元均由液压系统驱动;
一个) 该单元是ZHJ系列集成自动H梁焊接机的“大脑”;
b) 它的核心元素是PLC和逆变器,分别控制H梁焊接机的运动逻辑和工作速度。
7) 随着全球客户的多年沟通和反馈,从开发DFMEA/PFMEA/PROCED FLOW/CONTROL计划,到大众生产阶段IQA/SWS/定期审核,再到客户服务ECA/root Cause/PCA,Wuxi Jack拥有ZHJ - 系列和PHJ系列积分H光束焊接机一直在其设计,制造和服务中进行连续改进。
对于这款ZHJ8020 h光束组件焊接机(集成的H梁焊接机):
技术参数 | ZHJ8020看到H梁制造机 |
网络高度 | 200 〜2000毫米 |
网络厚度 | 6〜32毫米 |
法兰宽度 | 150〜750毫米 |
法兰厚度 | 6 〜40毫米 |
工件 (焊接H梁)长度 | 3000〜15000mm(在 客户需求) |
工作速度 组装/焊接拉直 | 200〜1200 mm/min。(连续,VFD) |
单通道的高度 焊接接缝 | 8〜12毫米 |
工件 (焊接H光束)横截面 | 仅对称 |
整体机器 尺寸(l×w×h) | 28m×4m×4.8m |
输送带 | 输入和输出10〜11m长 |
驾驶模式 | 组件/拉直/输出传送带高程:液压; 焊接:电动 |
液压系统 | 4KW,6〜8MPA |
焊接模式 | 锯(浸入弧形焊接,直径2.5/3/4毫米); co2 气屏蔽焊接 |
操作员 | 1〜1.5(1.5表示兼职支持) |
1) 这是ZHJ系列集成自动H梁焊接机的最大型号。它具有Web高度高达2m的焊接H光束的制造能力,其形式是网络和法兰之间的对称接头。请查看所附图片;
2) 对于如此庞大的工件,可以看到ZHJ8020内置H梁制造机中的焊接模式(淹没电弧焊接)。

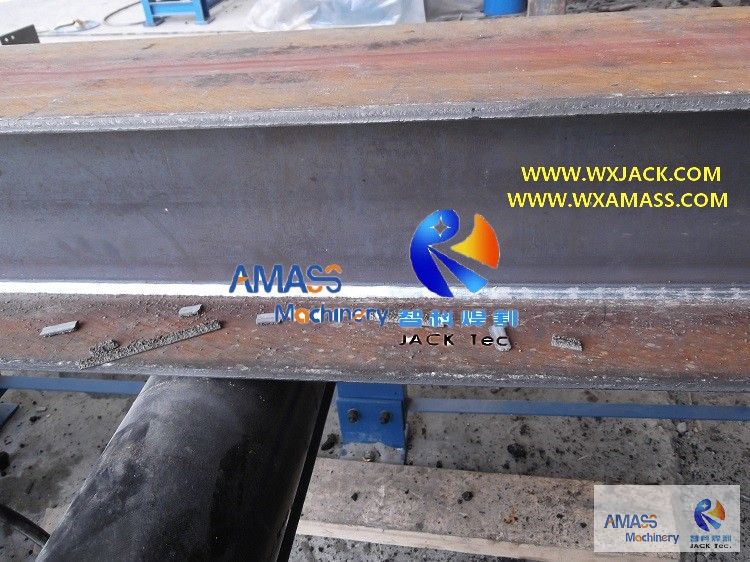

除了本节末尾表示的尺寸范围外,ZHJ系列集成的H光束焊接机的成品的另一个要求是:
